zvsw超小型電動調節閥
 |
 |
| zvsw超小型電動調節閥 |

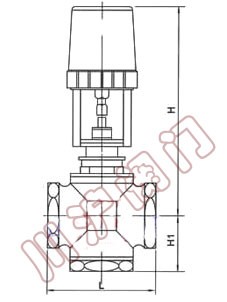

zvsw超小型電動調節閥外形尺寸 |
■ 產品概述
ZVSW系列超小型直行程電動調節閥是繼VA-3000系列之后的新一代超小型電子式一體化直行程調節閥。ZVSW系列超小型直行程電動調節閥以220V交流電源為驅動電源，接受標準的4一20mADC或者1-5V控制信號，經伺服放大器控制，使電機帶動減速器運行而產生軸向推力，使閥芯作相應移動，改變閥門的開度，達到對壓力、溫度、流量、液位等工藝參數的調節，從而實現控制的目的，同時伺服放大器還輸出一個與執行器的位移相對應的4一20mADC或者1-5V閥位反饋輸出信號。ZVSW系列超小型直行程電動調節閥，采用電子式一體化電動執行機構，體積小、重量輕、功能強、伺服放大器內裝、操作方便。ZVSW系列超小型直行程電動調節閥廣泛應用于電力、暖通中央空調、冶金、輕工等行業的自動化控制系統中，特別適用于高校教學和科研設備，小閥芯口徑3mm。
■產品特點
機體一體化結構：集減速器、電機、位置發送器和伺服放大器于一體。
驅動電機體積小、力矩大。執行結構體積只有常規電動執行結構的四分之一。
位置傳感器采用導電塑料電位器，體積小、線性好、壽命長、可靠性高。
減速器采用齒輪傳送，中心的齒輪采用中心軸旋轉型的滾軸，閥軸則采用中央螺絲管道以及定位圓片。
具有電氣控制限位功能。
正、反作用控制設置。
斷線保護功能。
手動和自動功能。
■ 技術參數
| 輸入控制信號 |
4-20mADC，輸入阻抗250Ω |
| 位置反饋電位器 |
1K |
| 閥位輸出信號 |
4-20mADC，負載電阻0-500Ω |
| 死區 |
0.5-5%連續可調。出產設置為1% |
| 電源 |
220VAC50HZ |
| 工作環境溫度 |
-5—+55℃、儲存：-20—+65℃，相對濕度<85% |
| 流量特性 |
等百分比、線性 |
| 關閉方向 |
閥桿方向：閥桿下行為閥門關閉方向 |
■ 材料
| 齒輪 |
不銹鋼或黃銅 |
| 減速器下板 |
鍍鋅鋼 |
| 外殼 |
防火ABS工程塑料 |
| 支架 |
模鑄鋁 |
| 閥體 |
不銹鋼或黃銅 |
| 閥桿 |
不銹鋼 |
| 閥芯 |
不銹鋼 |
■ 外形尺寸
| 型號 |
規格DN(mm) |
流量系數
(KV) |
行程
(mm) |
關閉壓差
(kpa) |
主要尺寸 |
| L |
H |
H1 |
| ZVSW |
DN20 |
6.9 |
10 |
1400 |
110 |
265 |
80 |
| DN25 |
10 |
16 |
1400 |
110 |
265 |
80 |
| DN32 |
16 |
16 |
800 |
120 |
270 |
85 |
■ 性能與參數
| 公稱通徑 |
20 |
25 |
| 閥座直徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
| 額定流量系數kv |
直線 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
| 等百分比 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
| 行程 |
10 |
16 |
| 允許壓差△MPa |
1.6 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.0 |
| 允許泄漏量Q |
為KV 值的0.01% |
|
| 配執行器型號 |
ZVSW系列超小型電動執行機構 |
|
| 基本誤差% |
±2.5 |
|
| 回差% |
2.0 |
|
| 死區% |
0.5 |
|
| 始終點偏差% |
±2.5 |
|
| 額定行程偏差 |
2.5 |
|
| 可調比 |
30：1 |
|
|
