Z641H氣動法蘭閘閥

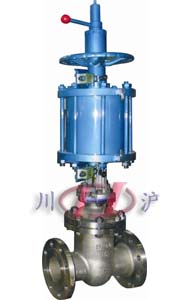

氣動法蘭閘閥 (帶頂裝手輪)	氣動法蘭閘閥 (內部結構圖)

■ 產品概述

Z641H氣動法蘭閘閥是由氣動執行器及手動法蘭閘閥組成。氣動法蘭閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造閥
公稱通徑	DN50～600mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

● 閥內件

閥板形式	垂直板式
流量特性	快開特性

■ 主要零件材料

1	閥體	HT200、WCB、CF8、CF3、CF8M、CF3M
2	閥板	WCB+304、CF8、CF3、CF8M、CF3M
3	閥桿	2Cr13、304、316、316L
4	墊片	聚四氟乙烯、金屬石墨墊片
5	閥蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
6	填料	柔性石墨、V型聚四氟乙烯填料
7	壓蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
8	支架	HT200、WCB、CF8、CF3、CF8M、CF3M
9	電動執行器	殼體(HT200、WCB)

■ 主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)				壓力級(class)		JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
低壓密封試驗	0.6MPa
