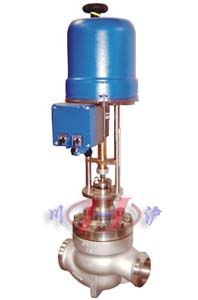

KHPS高壓單座調節閥
 |
 |
| KHPS高壓單座調節閥 |
KHPS高壓單座調節閥 (結構圖) |
■ 產品概述
本公司經營的KHPS電動高壓單座調節閥，是一種上導向結構的調節閥，高壓單座調節閥結構緊湊，壓降損失小，流量大，可調范圍廣，閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI Bl6.104標準。高壓單座調節閥符合GB/T4213-92、JB/T7387-94 。
■ 主要技術參數
● 閥體
| 閥體型式 |
單座鑄造球型閥 |
| 公稱通徑 |
25、40、50、80mm |
| 公稱壓力 |
ANSI 900、1500、2500 JIS 63K |
| 連接型式 |
法蘭連接 |
RF、RJ |
| 法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
| 焊接標準 |
嵌接焊SW（25～80mm）、對接焊BW（80mm） |
| 材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 |
| 上閥蓋 |
常溫型 |
-5~+230℃ |
| 高溫型 |
+230～+566℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
單座柱塞型閥芯 |
| 流量特性 |
等百分比特性、線性特性 |
| 材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
● 執行機構
| 執行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
| 輸入信號 |
DKZ執行機構 |
Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω） |
| 381L執行機構 |
4～20mA·DC或1～5V（輸入電阻250Ω） |
| SKZ執行機構 |
4～20mA·DC、1～5V DC |
| PSL執行機構 |
4～20mA·DC |
| 電源電壓 |
DKZ執行機構 |
220V，50Hz |
| 381L執行機構 |
220V，50/60Hz |
| SKZ執行機構 |
單相控制220V·AC±5% |
| PSL執行機構 |
單相控制220V·50Hz； 三相控制380V，50Hz |
| 手動機構 |
DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪 |
| 作用形式 |
電關式或電開式 |
■ 主要性能指標
| 泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 回差 |
配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1% |
| 基本誤差 |
配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1% |
| 可調范圍 |
50:1 |
■ Cv值和行程
| 公稱通徑 |
25 |
40 |
50 |
80 |
| 閥座直徑 |
15 |
20 |
25 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
| 額定Cv值 |
4.0 |
6.3 |
12 |
12 |
17 |
25 |
17 |
25 |
47 |
47 |
75 |
110 |
| 額定行程 |
14.3 |
25 |
38 |
■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
25、32、40、50、65、80 |
| 結構長度 |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部
，技術人員將會為
您提供完整的圖紙及技術資料。 |
| 閥體高度 |
| 執行器高度 |
|
