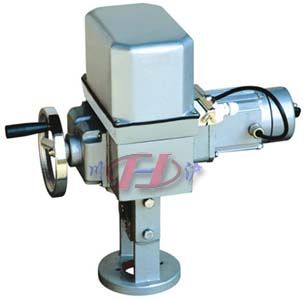

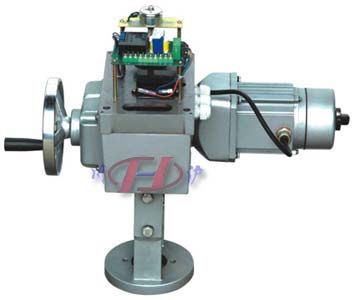

DKZ直行程電動執行機構
 |
 |
| DKZ直行程電動執行機構 (標準型) |
DKZ直行程電動執行機構 (戶外型) |
■ 產品概述
川滬公司經營的DKZ直行程電動執行機構以單相交流電源為動力，是DDZ電動單元組合儀表中的執行單元之一，當與伺服放大器配合時，接受統一的0-10mA(或4-20mA)的標準信號，將電流信號轉變成相對應的直線位移，自動操縱調節閥門，完成自動調節任務。
■ 結構特點
1、位置發送器采用齒輪式傳動，確保限位可靠準確。
2、采用帶角度指示的精密導電塑料電位器調試方便，易懂。
3、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠。
4、電機采用帶過載保護的戶外型伺服電機。
■ 主要技術參數
| 項目名稱 |
??DKZ標準型(不帶H) |
??DKZ戶外型(帶H) |
| 控制機構 |
輸入信號 |
無 |
| 反饋信號 |
0～10mA DC?4～20mA DC |
| 死區 |
0．4%～3% |
0．4%～3% |
| 基本誤差 |
±2．5% |
±2．5% |
| 回差 |
≤1．5% |
≤1．5% |
| 限位 |
開側，閉側 |
開側，閉側 |
| 開度檢測 |
精密導電塑料電位器 |
精密導電塑料電位器 |
| 動力 |
動力 |
220V，50Hz |
220V，50Hz |
| 驅動電機 |
伺服電機 |
伺服電機 |
| 附屬機構 |
加熱器 |
選擇件 |
選擇件 |
| 手動機構 |
手輪 |
手輪 |
| 安裝條件 |
環境溫度 |
無加熱器 -25℃～+70℃ |
無加熱器 -25℃～+70℃ |
| 相對濕度 |
< 95% |
< 95% |
| 環境氣體 |
無腐蝕性氣體 |
無腐蝕性氣體 |
| 接線口 |
十四線插頭 |
接線柱 |
| 防護等級 |
|
IP65 |
■ 規格型號
| 型號 |
額定負載(N) |
額定行程 |
全行程時間(S) |
額定電流(A) |
質量(Kg) |
DKZ-310
DKZ-310H |
4000 |
10 |
8 |
0．65 |
50 |
| 16 |
125 |
| 25 |
20 |
| 30 |
24 |
DKZ-410
DKZ-410H |
6400 |
18 |
16 |
0．65 |
50 |
| 30 |
24 |
| 40 |
32 |
| 60 |
50 |
DKZ-510
DKZ-510H |
16000 |
30 |
16 |
1．5 |
95 |
| 50 |
30 |
| 60 |
40 |
| 100 |
60 |
DKZ-610
DKZ-610H |
25000 |
30 |
16 |
2．5 |
110 |
| 50 |
30 |
| 60 |
40 |
| 100 |
60 |
■ 訂貨須知
訂貨時請用戶提供以下資料：
1、電動執行器名稱，型號，行程；
2、伺服放大器是否需要配置，若需要，請注明名稱，型號；
3、本產品適配的的伺服放大器型號如下：ZPE—2030 ZPE—3101；
4、其它特殊要求(如防護等級要求，輸入信號要求)；
5、行程可以根據用戶特殊設計，輸出軸用開合螺母連接時請用戶說明；
|
