電動軟密封蝶閥
 |
 |

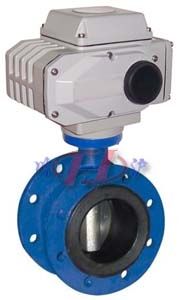

| 電動軟密封蝶閥 (法蘭式) |

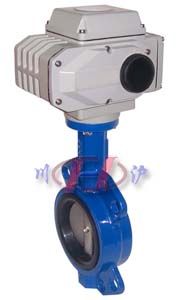

電動軟密封蝶閥 (對夾式) |
■ 產品概述
川滬牌電動軟密封蝶閥的主要優點：結構簡單，體積小重量輕，造價低，安裝在高空暗道，也可調節流量介質。流體阻力較小，中大口徑的電動軟密封蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，電動軟密封蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，無論在任何情況下均具有優良的密封性能(高可達零泄露)。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
■ 主要特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN20～1000mm |
| 公稱壓力 |
PN0.6 、1.0、1.6 MPa |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
整體式 |
| 壓蓋型式 |
壓板壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
● 執行機構
| 執行器型號 |
DZW、HQ、CHR、381R |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要內部結構圖
 |
 |

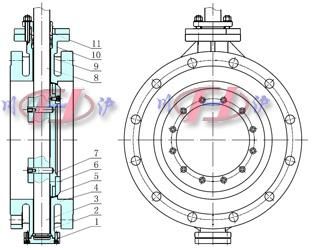

| 電動軟密封蝶閥閥體結構圖 (法蘭式) |
電動軟密封蝶閥閥體結構圖 (對夾式) |
■ 主要零件材料
| 1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
1 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 |
下軸套 |
銅合金、304、316 |
2 |
密封圈 |
NBR丁晴橡膠、PTFE、尼龍 |
| 3 |
下閥軸 |
2Cr13、304、316、316L |
3 |
下軸套 |
銅合金、304、316 |
| 4 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
閥桿 |
2Cr13、304、316、316L |
| 5 |
密封圈 |
NBR丁晴橡膠、PTFE、尼龍 |
5 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
壓板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
上軸套 |
銅合金、304、316 |
| 7 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
7 |
填料 |
聚四氟乙烯/柔性石墨 |
| 8 |
上閥軸 |
2Cr13、304、316、316L |
8 |
填料壓套 |
25、35、304、316 |
| 9 |
上軸套 |
銅合金、304、316 |
注：在環境較苛刻場合亦可根據客戶現場要求特定材質。 |
| 10 |
填料 |
聚四氟乙烯/柔性石墨 |
| 11 |
填料壓套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能參數
| 公稱通徑DN(mm) |
50-1800 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| 對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
