電動截止閥(電動法蘭截止閥)
 |
 |

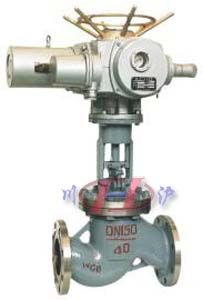

| 電動截止閥 |

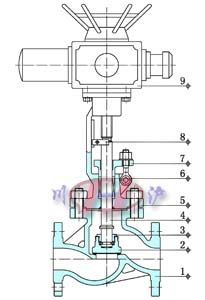

電動截止閥 (內部結構圖) |
■ 產品概述
本公司經營的電動截止閥和電動閘閥是同屬一個類型的閥門，是由電動執行機構和截止閥兩部分組成，電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動截止閥只適用于全開和全關，不允許作調節和節流。
■ 產品特點
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
■ 應用規范
| 設計與制造 |
結構長度 |
法蘭尺寸 |
檢驗與試驗 |
標 志 |
供 貨 |
| GB/T12235 |
GB/T12221 |
JB/T79 |
JB/T9092 |
GB/T12220 |
JB/T7928 |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低壓密封試驗 |
0.6MPa |
■ 主要零件材料
| 1 |
閥體 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 2 |
閥瓣 |
WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 |
螺紋壓套 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 |
閥蓋 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 |
填料 |
柔性石墨、PTFE |
| 7 |
壓蓋 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 |
滑塊 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 |
電動執行器 |
殼體(HT200、WCB) |

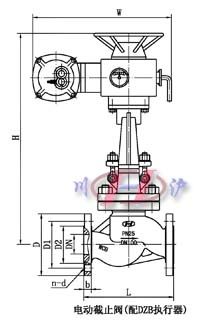

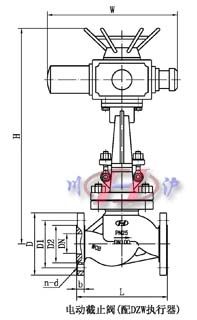

■ 主要外形及連接尺寸
公稱通徑
DN(mm) |
標準值 |
參考值 |
| L |
D |
D1 |
D2 |
b |
n-d |
H |
W |
重量 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
645 |
590 |
48 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4-φ18 |
690 |
590 |
60 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
715 |
590 |
65 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
770 |
590 |
71 |
| 125 |
400 |
254 |
210 |
185 |
22 |
8-φ18 |
780 |
590 |
119 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
810 |
590 |
210 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12-φ23 |
967 |
810 |
320 |
| 250 |
622 |
405 |
355 |
320 |
30 |
12-φ25 |
1143 |
810 |
550 |
| 300 |
698 |
460 |
410 |
375 |
30 |
12-φ25 |
1292 |
830 |
785 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
