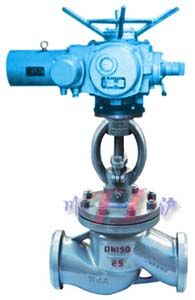

DSJ961H電動水封截止閥
 |
 |
| 電動水封截止閥 |

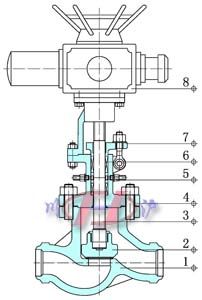

電動水封截止閥 (內部結構圖) |
■ 產品概述
川滬公司經營的電動水封截止閥適用于公稱壓力PN2.5～4.0MPa，工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，電動水封截止閥適用介質為：水、油品、蒸汽和非腐蝕性氣體。
■ 產品特點
1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、結構緊湊，操作靈活，檢修方便。
7、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，填料更換可在不停機情況下進行，方便快捷不影響系統運行。
■ 主要技術參數
| 閥體型式 |
直通鑄造閥體 |
| 閥芯型式 |
柱塞式(錐面) |
| 公稱通徑 |
DN50 ～ DN200 |
| 公稱壓力 |
PN1.6～10.0MPa |
| 連接形式 |
法蘭、焊接 |
■ 主要零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
注水嘴 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 6 |
填料 |
柔性石墨、PTFE |
| 7 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 8 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
3.0 |
7.5 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
2.2 |
5.5 |
| 工作溫度 |
≤450℃ |
| 適用介質 |
水、蒸汽、油品及非腐蝕性介質 |

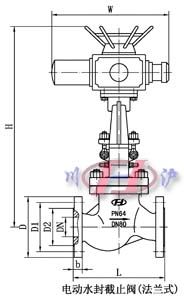

■ 主要外形及連接尺寸
| DN |
L |
D |
D1 |
D2 |
b |
H |
W |
W1 |
| 50 |
230 |
160 |
125 |
100 |
20 |
根據所配置電動執行器而定！ |
| 65 |
290 |
180 |
145 |
120 |
22 |
| 80 |
310 |
195 |
160 |
135 |
22 |
| 100 |
350 |
230 |
190 |
160 |
24 |
| 125 |
400 |
270 |
220 |
188 |
28 |
| 150 |
480 |
300 |
250 |
218 |
30 |
| 200 |
600 |
360 |
310 |
278 |
34 |
|
調節閥(控制閥)系列
