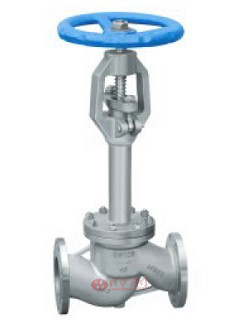

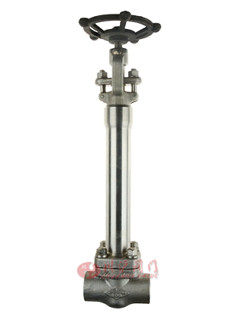

低溫截止閥
 |
 |
| 低溫截止閥 |
低溫截止閥 |
■ 產品概述
川滬閥門生產的低溫截止閥，采用低溫鋼和不銹鋼材質，可以耐受低溫-20至-196℃的低溫，，適用于空分、槽罐車等場合中使用，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的控制系統中用于開關。
低溫截止閥特點：
結構緊湊，剛性好，通道流暢
防外漏填料函設計
可靠的上密封結構設計
輕松的扭矩傳遞結構
螺紋閥座、焊接閥座、堆焊民座多層閥座結構
頸部加長裝置
■ 基本參數
| 設計標準 |
JB/T7749-95，BS1873，JIS B2071，JIS B2081 |
| 公稱通徑 |
DN15-600mm（1/2-24） |
| 公稱壓力 |
PN16-PN150（150LB-900LB） |
| 連接標準 |
GB/T 9113.HG 20592，SH 3406，GB/T 12224 |
| 材質范圍 |
低溫鋼、不銹鋼 |
| 密封材質 |
不銹鋼、硬質合金 |
| 操作方式 |
手輪、齒輪傳動、電動 |
| 溫度范圍 |
-196-350℃ |
| 適用介質 |
乙烯、丙烯、液化天然氣等 |
■ 主要外形及連接尺寸

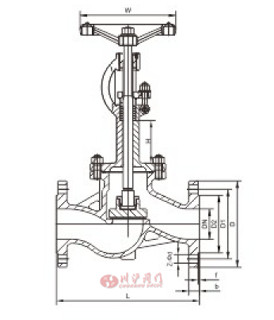

低溫截止閥外型尺寸圖
低溫截止閥J41H-150 2"~8"連接尺寸
|
NPS |
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
W |
H |
| -46℃ |
-101℃ |
-196℃ |
| 2 |
50 |
203 |
150 |
120.7 |
92.1 |
19.5 |
2 |
4-19 |
180 |
466 |
486 |
S26 |
| 3 |
80 |
241 |
190 |
152.4 |
127 |
24.3 |
2 |
4-19 |
280 |
541 |
571 |
611 |
| 4 |
100 |
292 |
230 |
190.5 |
157.2 |
24.3 |
2 |
8-19 |
280 |
630 |
660 |
700 |
| 5 |
125 |
330 |
255 |
215.9 |
185.7 |
24.3 |
2 |
8-23 |
360 |
668 |
698 |
738 |
| 6 |
150 |
356 |
280 |
241.3 |
215.9 |
25.9 |
2 |
8.22 |
360 |
796 |
626 |
876 |
| 8 |
200 |
495 |
345 |
296.S |
269.9 |
29 |
2 |
8-22 |
450 |
600 |
630 |
880 |
低溫截止閥J41H-300 2"~8"連接尺寸
|
NPS |
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
W |
H |
| -46℃ |
-101℃ |
-196℃ |
| 2 |
50 |
267 |
165 |
127 |
92.1 |
22.7 |
2 |
8-19 |
200 |
516 |
56 |
576 |
| 3 |
80 |
318 |
210 |
166.3 |
127 |
29 |
2 |
8-22 |
280 |
590 |
620 |
60 |
| 4 |
100 |
356 |
255 |
200 |
157.2 |
32.2 |
2 |
S-Z2 |
320 |
720 |
750 |
790 |
| 5 |
125 |
400 |
280 |
235 |
185.7 |
35.4 |
2 |
8-22 |
350 |
750 |
780 |
80 |
| 6 |
150 |
444 |
320 |
269.9 |
215.9 |
37 |
2 |
12-22 |
500 |
951 |
660 |
930 |
| 8 |
200 |
559 |
380 |
330.2 |
2699 |
417 |
2 |
12-25 |
500 |
890 |
920 |
970 |
低溫截止閥J41H-600 2"~8"連接尺寸
|
NPS |
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
W |
H |
| -46℃ |
-101℃ |
-196℃ |
| 2 |
50 |
292 |
165 |
127 |
92.1 |
32.4 |
7 |
8-19 |
240 |
550 |
57Q |
610 |
| 3 |
80 |
356 |
210 |
166.3 |
127 |
36.8 |
7 |
8-2 |
280 |
653 |
68 |
723 |
| 4 |
100 |
432 |
275 |
215. |
157.2 |
451 |
7 |
8-25 |
360 |
752 |
782 |
822 |
| 6 |
150 |
55 |
355 |
292.1 |
215. |
54.7 |
7 |
12-29 |
500 |
920 |
870 |
1020 |
| 6 |
200 |
660 |
420 |
349.2 |
269.9 |
62.6 |
7 |
12-32 |
550 |
1067 |
1097 |
1147 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
