電動放料球閥

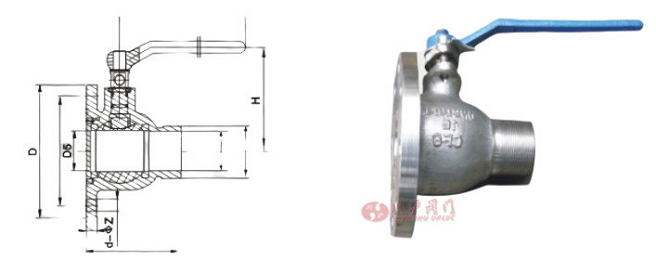

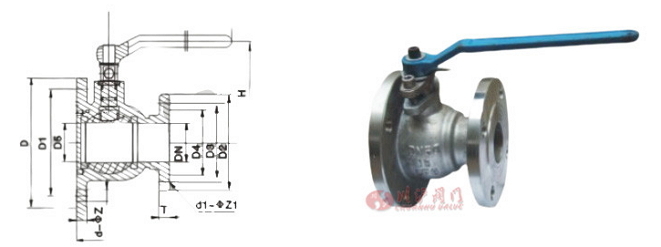

電動放料球閥 (不銹鋼卡箍式)	電動放料球閥 (不銹鋼法蘭式)

■ 產品概述

電動放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少。電動放料球閥結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上。電動放料球閥也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。

■ 主要技術參數

● 閥體

閥體形式	整體式精鑄閥體
公稱通徑	DN25～100mm
公稱壓力	PN1.0 MPa
連接形式	法蘭式、卡箍式
適用溫度	-20℃～150℃
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式

● 閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

● 執行機構

執行器型號	CHR、3810R、HQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

■ 主要零件材料

閥體	WCB、CF8、CF8M、CF3M
閥座	PTFE、PPL、304
球體	2Cr13、304、316
閥桿	304、316
支架	25
聯軸器	25

■ 主要外形及連接尺寸

DN (mm)	連接尺寸
DN (mm)	D	D1	D2	D3	D4	D5	L	b	b1	D-Z	D1-Z1	DO	H
32	160	125				40			16	4-18
50	180	145	160	125	100	65	130	16	18	4-18	4-18	180	130
65	195	160	180	145	120	80	150	18	20	8-18	4-18	230	145
80	215	180	195	160	135	100	178	20	20	8-18	8-18	250	180
100	280	240	215	180	155	150	210	20	24	8-23	8-18	300	220
