QG947Y電動軌道球閥
 |
 |

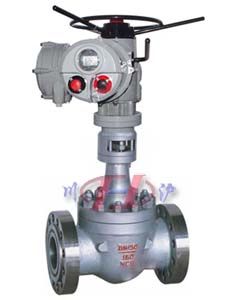

| GQ947Y電動軌道球閥 |

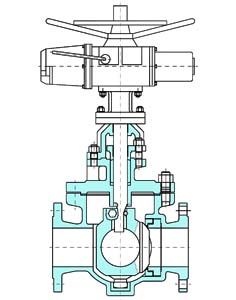

GQ947Y電動軌道球閥 (內部結構圖) |
■ 產品概述
GQ947Y電動軌道球閥是新型實用產品，具有旋轉球芯90度擺切斷的一種高科技型球閥。 國內目前所用O型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌電動軌道球閥是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，電動軌道球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。
■ 產品特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
■ 主要技術參數
● 閥體
| 公稱通徑DN(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
| 公稱壓力 MPa |
1.6、2.5、4.0、6.4 |
| 轉角范圍 （゜） |
90 |
| 固有流量特性 |
快 開 |
| 介質溫度（℃） |
-60～450 |
| 泄 漏 量 |
Ⅴ 級 |
● 閥內件
● 執行機構
| 輸出轉速：18-192轉/分 |
輸出轉矩：34-3000牛頓 米 |
| 額定轉矩誤差：±10% |
死區：0.1%-9.9% |
| 可調輸出額定負載下啟動頻率：60次/小時 |
輸入信號：4-20mA/100Ω，2-100 mA/100Ω，DC24V開關量。 |
| 供電電源：380±10%VAC，50Hz |
相對濕度：≤95% |
| 環境溫度：-30℃＋70℃ |
防護等級：IP68 輸入輸出通道均采用光電隔離 |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 零件名稱 |
材料 |
| 閥體 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 閥蓋 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 閥桿 |
2Cr13 |
38CrMoA1 |
1Cr18Ni9Ti |
1Cr18NiMo2aTi |
| 球體 |
WCB+HCr |
1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 閥座 |
PTFE/13Cr/CrNi SS+STELLITE |
| 螺柱 |
B7/35CrMoA |
1Cr17Ni2 |
| 螺母 |
2H/45 |
2Cr13 |
| 填料 |
PTFE/增強柔性石墨 |

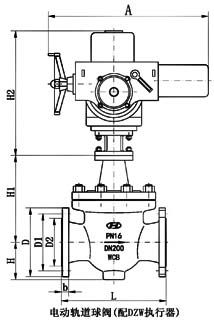

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
連接尺寸 |
| L |
H |
H1 |
H2 |
A |
D |
D1 |
D2 |
b |
| 32-700mm |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料 |
| 11/2“-28“ |
|
調節閥(控制閥)系列
