電動高平臺法蘭球閥

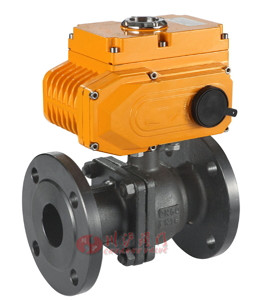

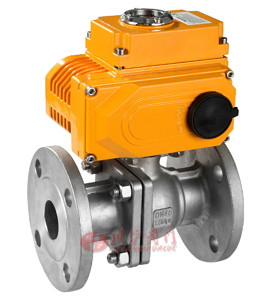

電動高平臺法蘭球閥(閥體材質碳鋼)	電動高平臺法蘭球閥(閥體材質不銹鋼)

■ 產品概述

電動高平臺法蘭球閥采用電動執行器和球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA2種方式，實現了遠程和現場操作的特點。上海川滬閥門有限公司生產的高品質電動高平臺法蘭球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。

■ 主要技術參數

● 閥體分解圖

● 零部件材質

序號號	零部件	材質
1	NUT	SUS304
2	CAP	CF8M	CF8
3	CAP GASKET	PTFE	PTFE
4	BALL SEAT	PTFE	PTFE
5	BALL	SUS316	SUS304
6	THRUST WASHER	PTFE	PTFE
7	0-RING	VITON
8	STEM PACKING	PTFE
9	GLAND	SUS304
10	BELLEVILLE WASHER	SUS304
11	STOP NUT	SUS304
12	NUT CAP	SUS304
13	LOCKING PIN	SUS304
14	WASHER	SUS304
15	STEM NUT	SUS304
16	HANDLE	SUS304
17	HANDLE COVER	PLASTIC
18	STEM	SUS316	SUS304
19	ANTI.STATIC	SUS304
20	BODY	CF8M	CF8
21	BOLT	SUS304

● 球閥結構圖

● 扭矩和流量系數CV值

DN	φd	L	H	H1	H2	W	φA	φB	φa	φb	□U	φC	φR	φD	扭矩 N.M	CV
15	15	130	69	49	8.5	125	42	36	6	5.5	9	45	65	95	5	3.4
20	20	140	75	54	8.5	125	42	36	6	5.5	9	58	75	105	7	7.1
25	25	150	87	60	11	155	50	42	7	6	11	68	85	115	8	12.4
32	32	165	99	72	11	155	50	42	7	6	11	78	100	140	15	20.3
40	38	180	116	80	14	195	70	50	9	7	14	88	110	150	22	28.5
50	50	200	124	88	15	195	70	50	9	7	14	102	125	165	25	47.5
65	65	225	140	102	18	260	102	70	11	9	17	122	145	185	49	76
80	80	250	153	116	18	260	102	70	11	9	17	138	160	200	83	108.4
100	100	280	175	134	19	300	102	70	11	9	19	158	180	220	115	198

■ 主要外形及連接尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	225	250	280	320	360	457
H	190	195	197	200	210	217	244	292	310	430	500	615
W	161	161	161	161	188	188	188	268	268	268	368	368

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
