電動襯氟調節閥 (耐腐蝕電動調節閥)
 |
 |

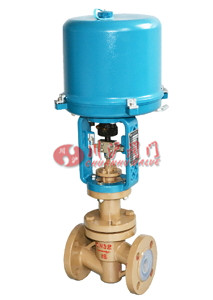

| ZRSF46電動襯氟調節閥(配381執行器) |

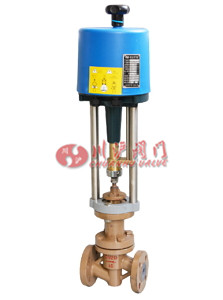

ZDSF46電動襯氟調節閥(配PSL執行器) |
■ 產品概述
電動襯氟調節閥、耐腐蝕電動調節閥是一種防腐蝕直通單座調節閥，由直行程電動執行器與襯氟調節閥閥體組成，電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。耐腐蝕電動調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。其主要特點如下：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通單座鑄造球型閥 |
| 公稱通徑 |
DN20～150mm |
| 公稱壓力 |
PN1.6MPa |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 壓蓋型式 |
螺栓壓緊式 |
| 工作溫度 |
-40～180℃ |
| 密封填料 |
V型聚四氟乙烯填料 |
● 閥內件
| 閥芯形式 |
單座柱塞型(襯四氟) |
| 流量特性 |
近似等百分比 |
● 執行機構
| 執行器型號 |
3810、PSL、DKZ |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要零件材料
| 閥體、閥蓋 |
ZG230-450襯F46 |
| 閥座、閥芯 |
2Cr13襯F46、304襯F46 |
| 閥蓋 |
丁腈橡膠夾增強滌綸織物 |
| 波紋管材料 |
聚四氟乙烯 |
■ 額定流量系數Kv、額定行程
| 公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 額定行程 |
10 |
16 |
25 |
40 |
60 |

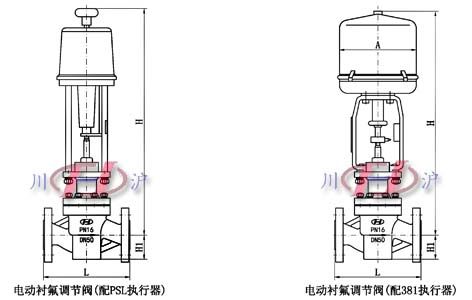

■ 主要外形及連接尺寸
| 公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
| A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
| H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
| H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
