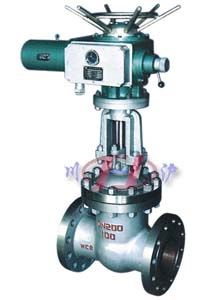

電動法蘭閘閥
 |
 |
| 電動法蘭閘閥 |

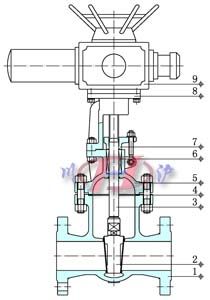

電動法蘭閘閥 (內部結構圖) |
■ 產品概述
川滬公司經營的電動法蘭閘閥是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截斷管路中的介質，不適用于調節介質流量，電動法蘭閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。電動法蘭閘閥的主要優點如下：
(1)流體阻力小，閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小
(2)啟閉較省力，啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比、閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
■ 產品特點
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN50～600mm |
| 公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
| 法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連接形式 |
法蘭式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 閥內件
● 執行機構
| 執行器型號 |
DZW系列、DKJ系列、Q系列 |
| 主要技術參數 |
電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪 |
| 環境溫度：-20～+60℃、環境濕度：≤90% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
閥體 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 2 |
閥板 |
WCB+304、CF8、CF3、CF8M、CF3M |
| 3 |
閥桿 |
2Cr13、304、316、316L |
| 4 |
墊片 |
聚四氟乙烯、金屬石墨墊片 |
| 5 |
閥蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 6 |
填料 |
柔性石墨、V型聚四氟乙烯填料 |
| 7 |
壓蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 8 |
支架 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 9 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低壓密封試驗 |
0.6MPa |

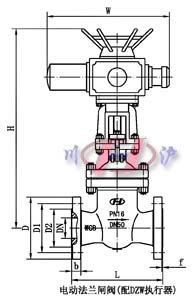

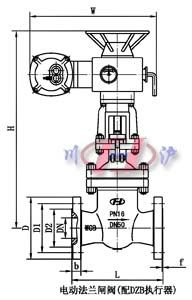

■ 主要外形及連接尺寸
公稱通徑
DN(mm) |
標準值 |
參考值 |
| L |
D |
D1 |
D2 |
b |
f |
H |
W |
重量 |
| 50 |
250 |
160 |
125 |
100 |
16 |
3 |
590 |
678 |
90 |
| 65 |
265 |
180 |
145 |
120 |
18 |
3 |
590 |
693 |
96 |
| 80 |
280 |
195 |
160 |
135 |
20 |
3 |
590 |
755 |
108 |
| 100 |
300 |
215 |
180 |
155 |
20 |
3 |
590 |
820 |
126 |
| 150 |
350 |
280 |
240 |
210 |
24 |
3 |
590 |
994 |
199 |
| 200 |
400 |
335 |
295 |
265 |
26 |
3 |
590 |
1138 |
254 |
| 250 |
450 |
405 |
355 |
320 |
30 |
3 |
810 |
1409 |
310 |
| 300 |
500 |
460 |
410 |
375 |
30 |
4 |
810 |
1588 |
391 |
| 350 |
550 |
520 |
470 |
435 |
34 |
4 |
830 |
1755 |
729 |
| 400 |
600 |
580 |
525 |
485 |
36 |
4 |
830 |
1902 |
992 |
| 450 |
650 |
640 |
585 |
545 |
40 |
4 |
870 |
2141 |
1168 |
| 500 |
700 |
705 |
650 |
608 |
44 |
4 |
870 |
2276 |
1222 |
| 600 |
800 |
840 |
770 |
718 |
48 |
5 |
870 |
2474 |
1376 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
