RVEX電動彈性座封閘閥(電動彈性閘閥)

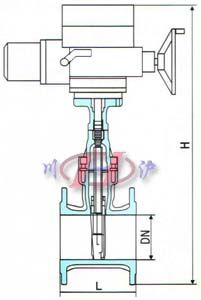

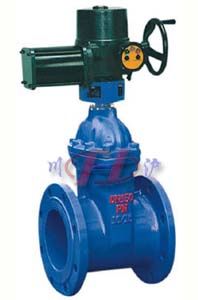

電動彈性座封閘閥	電動彈性座封閘閥(結構圖)

■ 產品概述

本公司經營的電動彈性座封閘閥是采用優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，電動彈性座封閘閥的閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，電動彈性閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。

■ 產品特點

1、整體包膠：閥門采用整體包膠，其良好的覆著性能與精確的幾何尺寸，保證密封可靠，壽命長。
2、重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3、平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“O”密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。

■ 技術技術參數

公稱通經	50～1200mm
公稱壓力	1.0～2.5MPa
法蘭標準	GB/T 17241.6、GB9113
工作溫度	0～80℃
試驗標準	GB13927 AP1598
適用介質	水、油、氣等

■ 主要零件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
"O"形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	可鍛鑄鐵

■ 主要外形及連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H(全開)	732	773	820	870	915	1003	1110	1263	1630	1550	1610	1900	1938	2120

注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
