PZ673H氣動刀型閘閥

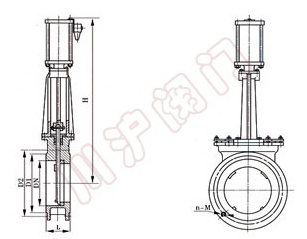

氣動刀型閘閥	氣動刀型閘閥 (內部結構圖)

■ 產品概述

上海川滬閥門有限公司生產的氣動刀型閘閥分別有PZ673H、PZ673F、PZ673Y 氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。
PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。
氣動刀閘閥結構特點：
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

■ 主要技術參數

公稱壓力	0.6 ～ 1.6MPa
公稱通徑	DN50～1200mm
連接形式	法蘭式、對夾式
適用溫度 / ℃	≤ 100
適用介質	紙漿、污水、煤漿、灰渣水泥混合物

■ 主要零件材料

零件名稱	材料
閥體	WCB、ZG1Cr18Ni9Ti、CF8 (304)
閥桿	2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304)
密封面	硬質合金、聚四氟乙烯
填料	V型聚四氟乙烯、柔性石墨環

■ 主要性能規范

公稱壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物
1.6	2.4	1.8	煙氣、灰、渣水混合物、空氣混合物

■ 連接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4-M12	1.0	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36
