隔膜閥的結構和性能特點

隔膜閥由耐腐蝕的隔膜和內襯耐腐蝕材質的閥體組成。利用隔膜移動來調節流體流量。閥體材料采用鑄鐵、鑄鋼或鑄不銹鋼，內襯各種耐腐蝕或耐磨材料。隔膜材料采用橡膠和聚
四氟乙烯等。適用于強酸、強堿、強腐蝕性流體的切斷控制或節流控制。隔膜閥的流路有堰式和直通式兩種，堰式隔膜閥的閥體流路中有一個堰，當隔膜壓緊到堰時，流體被阻斷。直通式隔膜閥的閥體內是直通的，通過隔膜下移壓緊閥體來阻斷流體，由于閥體直通，因此，阻斷流體和密封能力不如堰式隔膜閥。

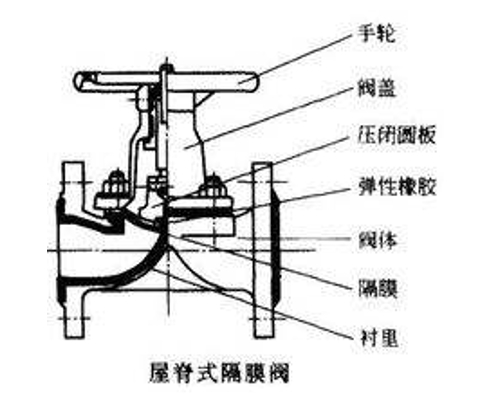

圖中所示是隔膜閥結構圖。

普通或帶襯里的堰式隔膜閥已被廣泛應用于含磨損和腐蝕性應用場合，也被用于食品和衛生應用場合。其流量系數可達相應雙座直通控制閥的二倍。由于沒有填料和密封問題，其允許工作壓力可達1.6MPa,襯里材料可用聚丙烯、PTFE、玻璃或碳氟化合物，公稱口徑在15~250mm。為防止過高壓力損壞膜片，可安裝限制開度的限位裝置。
隔膜閥的特點如下。
1.流動阻力小，結構簡單，因沒有填料，被控流體不會外泄，流量系數約是同樣通徑直通控制閥的1.5倍
2.價格比耐腐蝕材料制造的控制閥要低，國內仍有一定市場。
3.適用于高黏度和有懸浮顆粒流體的控制，但耐溫、耐壓性較差，一般只適用額定工作壓力<PN16,溫度小于150"C流體。
4.流量近似快開，在相對行程＜60%處，近似顯示流量特性。
5.控制精度低，可調范圍小，因此，國外已較少采用。隨著耐腐蝕材料研究的深人，國外多數應用場合采用耐腐蝕材料做成閥芯、閥座和閥內件，來改善控制閥的動態性能，并使流量特性滿足控制要求。
6.衛生和生化等行業應用的隔膜閥被設計成全不銹鋼材料(或無毒塑料)，流路全部拋光，并且使其不會在閥體內形成滯留，從而保證其行業所需的安全性。
