氣動隔膜調節閥(耐酸堿調節閥)
 |
 |

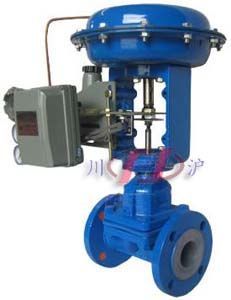

| ZJSG氣動隔膜調節閥(調節型) |

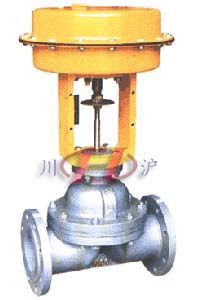

ZJSG氣動隔膜調節閥(切斷型) |
■ 產品概
ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。其主要特點如下：
1、采用輕型執行機構，高度及重量均可減小30%。
2、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造隔膜閥 |
| 公稱通徑 |
DN15～200mm |
| 公稱壓力 |
PN1.0、1.6、2.5 |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
● 執行機構及附件、作用形式
| 執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
| 有效面積(cm2) |
350 |
350 |
560 |
| 行程 |
10、16 |
25 |
40 |
| 彈簧范圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
| 膜片材料 |
乙丙橡膠夾尼龍布 |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
■ 主要零件材料
| 閥體 |
HT200、ZG230～450或下述材質襯里 |
| 隔膜 |
丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 |
丁腈橡膠夾增強滌綸織物 |
| 彈簧 |
60S12Mn、閥體襯里材質及適用范圍 |
■ 閥體襯里材料適用場合
| 閥體襯里 |
使用溫度（℃） |
適用介質 |
| 無襯里 |
-10～+175 |
適用于非腐蝕性介質 |
| 軟橡膠 |
-10～+85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 |
-10～+85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 |
-10～+105 |
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好 |
| 丁荃膠 |
-10～+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
| 搪瓷 |
-10～+175 |
適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 |
-10～+190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
■ 隔膜襯里材料適用場合
| 隔膜材質 |
使用溫度（℃） |
適用介質 |
| 丁荃膠（B級） |
-40～+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） |
-50～+100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 |
-10～+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
■ 額定流量系數Kv、允許壓差及額定行程
| 公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
| 流量系數Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
| 行程 |
10 |
16 |
25 |
40 |
60 |
|
調節閥(控制閥)系列
