氣動低溫角式調節閥(氣動低溫高壓調節閥)
 |
 |

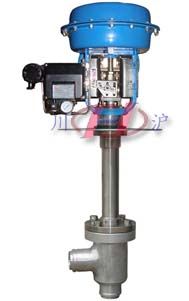

| ZMAS氣動低溫角式調節閥(標準型) |

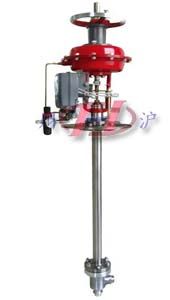

ZMAS氣動低溫角式調節閥(帶手輪裝置) |
■ 產品概
氣動低溫角式調節閥采用低溫調節閥體與氣動薄膜執行器組成，其結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力小，流通能力大，重量輕。氣動低溫高壓調節閥廣泛應用在大型空分設備制氧機上。產品符合GB/T4213-92。
氣動低溫角式調節閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
■ 主要技術參數
● 閥體
| 閥體形式 |
角型單座鑄造球型閥 |
| 公稱通徑 |
DN20～100mm |
| 公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4、10.0 |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接、對焊 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料 |
| 閥體材料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
● 閥內件
| 閥芯形式 |
單、雙座柱塞型閥芯 |
| 流量特性 |
等百分比特性和線性特性 |
| 內件材料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等 |
● 執行機構及附件、作用形式
| 執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
| 有效面積(cm2) |
350 |
350 |
560 |
| 行程 |
10、16 |
25 |
40 |
| 彈簧范圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
| 膜片材料 |
乙丙橡膠夾尼龍布 |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑DNmm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 閥座直徑dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
| 配用執行機構型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |

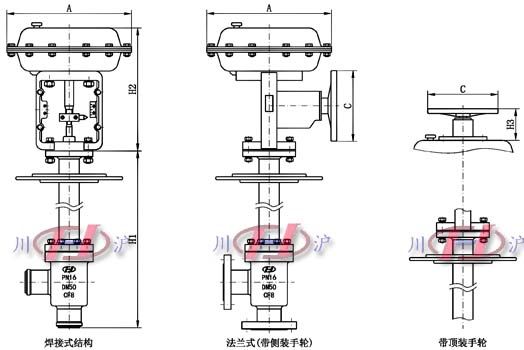

■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L\H\H1\H2\H3\A |
PN16/25 |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
| PN40 |
| PN64 |
|
