ZHA/B氣動薄膜執行器
 |
 |

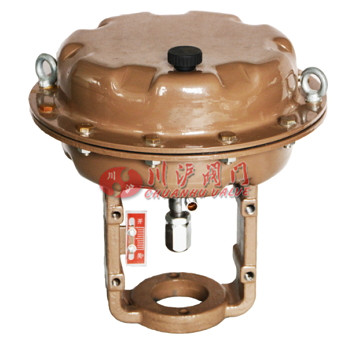

| ZHA/B氣動薄膜執行器 |

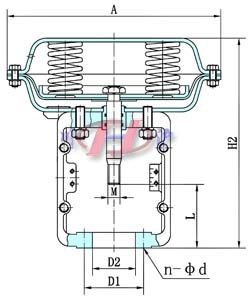

ZHA/B氣動薄膜執行器 (結構圖) |
■ 產品概述
ZHA/B型多彈簧氣動薄膜執行器是針對老式的ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。
可配帶氣動、電—?dú)?a href="/">閥門定位器和空氣過濾器等附件。還可配裝ZPXS、ZDXS型輕小側裝、頂裝手操機構。
■ 主要技術參數
| 執行器型號 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
| 額定行程 |
10 |
10、16 |
16、25 |
40 |
40、60 |
100 |
| 有效面積 |
200 |
350 |
350 |
560 |
960 |
1600 |
| 氣源接口尺寸 |
M10×1 |
M12×1.25 |
M16×1.5 |
| 氣源壓力 |
0.14、0.25MPa |
| 環境溫度 |
-30~6℃ |
| 彈簧范圍 |
0.02~0.10、0.04~0.10、0.08~0.24MPa |
| 作用形式 |
ZHA型：正作用，當信號壓力增加時，閥桿部件向下移；ZHB型：反作用，當信號壓力增加時，閥桿部件向上移 |
■ 主要性能指標
| 項目 |
帶定位器 |
不帶定位器 |
| 基本誤差% |
≤±1 |
≤±4(輸出行程的百分?jǐn)?shù)表示) |
| 回差% |
≤1 |
≤2.5(輸出行程的百分?jǐn)?shù)表示) |
| 死差% |
≤0.8 |
≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示) |
| 額定行程偏差% |
|
±2.5 |
| 始終點偏差% |
±0.1 |
±2.5 |
| 零位遷移量% |
±20 |
| 薄膜耐壓強度MPa |
20～24 |
| 工作壽命 |
不少于30萬次 |
■ 主要零部件材料
| 零件名稱 |
材料 |
零件名稱 |
材料 |
| 上、下膜蓋 |
鋼板 |
支架 |
HT200ZMXA/B-60、ZG250-450 |
| 波紋膜片 |
丁晴膠夾尼龍 |
軸用密封圈 |
聚氨酯(用于反作用) |
| 平衡彈簧 |
60Si2MnA |
推桿 |
2Cr13 |
■ 主要連接尺寸
| 執行器型號 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
| L (mm) |
80/70 |
100/84 |
100/75 |
154/114 |
180/115 |
260/160 |
| H2 (mm) |
220 |
270 |
300 |
375 |
490 |
720 |
| D1 (mm) |
/ |
80 |
80 |
105 |
122 |
130 |
| D2 (mm) |
32 |
60 |
60 |
80 |
95 |
100 |
| A (mm) |
236 |
285 |
285 |
360 |
470 |
620 |
| n-Φd (mm) |
/ |
2-Φ10 |
2-Φ10 |
4 -Φ12 |
4 -Φ14 |
4 -Φ18 |
| M (mm) |
M8 |
M8 |
M8 |
M12×1.25 |
M16×1.5 |
M20×1.5 |
| 重量(Kg) |
10 |
12 |
16 |
22 |
52 |
125 |
|
