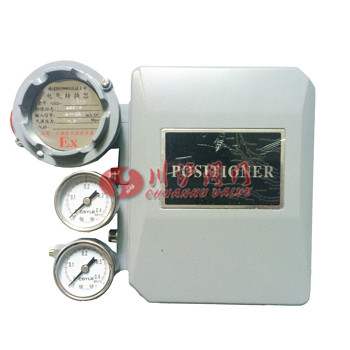

ZPD電氣閥門定位器

ZPD電氣閥門定位器

■ZPD電氣閥門定位器 產品概述

上海川滬閥門有限公司生產的ZPD電氣閥門定位器可與氣動調節閥，直行程氣動活塞調節閥及角行程氣動調節閥配套使用的輔助儀表，它接受氣動調節儀表給出的20~100kPa信號來控制調節閥的行程，又經過反饋系統的作用，確保閥芯位置按調節儀表來的氣動信號，準確執行，從而實現閥芯的正確定位。

■ ZPD電氣閥門定位器 產品特點

1.可以克服閥內零件的磨損阻力和由于被調介質壓力變換引起的閥芯不平衡力，從而改善調節閥工作特性。
2.提高氣動調節閥動作速度
3.可改變氣動調節閥作用方式
4.可實現分程控制
5.可操作各種彈簧壓力范圍的氣動調節閥
6.可適用于10～100mm各類直行程和0～（50°～90°）等各類角行程氣動薄膜調節閥和氣動活塞調節閥

■ ZPD電氣閥門定位器 技術參數

1.輸入信號：4～20mAD.C或0～10mA D.C
          4～12mAD.C或12～20mAD.C（段幅分程）
2.輸出壓力：0.02～0.1MPa單輸出 0～0.5MPa雙輸出
3.氣源壓力：0.14～0.55MPa
4.環境溫度：-35～+80℃
5.相對濕度：5～85%
6.防護等級：IP55
7.氣源接口：M10×1 配管Φ6×1接管
8.額定行程：10～100mm直行程 0～50°；0～90°轉角行程
9.基本誤差：≤±1%（輸出行程的百分數表示）
10.回 差：≤1%（輸出行程的百分數表示）
11.死 區：≤0.4%（薄膜調節閥）；≤0.6%（活塞調節閥）；≤0.8%（角行程調節閥）；
12.耗 氣 量：450L/h單輸出（配氣動薄膜彈簧執行機構）
3500L/h雙輸出（配氣動活塞式執行機構）
13.充放時間：≤4秒（管徑Φ4，長為60米時）
14.抗振性頻率：10～60Hz，幅值0.14mm；頻率60～150Hz，加速度2g，正弦掃頻振動，定位器能正常工作
15.外殼材料：壓鑄鋁合金、表面噴塑處理
16.外形尺寸：203×160×105mm
17.重 量：2kg

■ ZPD電氣閥門定位器 訂貨須知

訂貨時請注明產品名稱、型號。本公司產品出廠均按正作用定位器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。
●需配角行程閥
●需反作用定位器
●需配反作用執行機構的定位器
●需配100mm行程執行機構
●需分程控制
