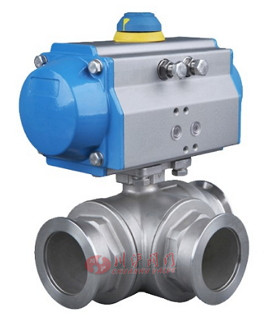

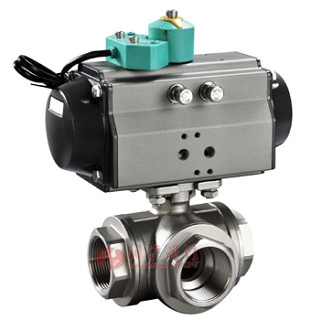

氣動高平臺三通球閥
 |
 |
| 氣動高平臺三通球閥 |
氣動高平臺三通球閥 |
■ 產品概述
氣動高平臺三通球閥是由高平臺三通球閥和氣動執行器組成，連接方式有內螺紋連接、卡箍式連接、外螺紋連接等，三通球閥分為L型三通球閥和T型三通球閥，用于不能管道介質流向的切換，流向切換圖件下圖，由于球閥使用了高平臺設計，使得閥門和氣動執行器可以直接連接，免去支架安裝的高度。具有結構緊湊、外形美觀、方便安裝等特點。不同的閥門使用工況，可以選用不同的氣動執行器，閥門和單作用氣動執行器可以實現斷氣復位功能。閥門配電磁閥和限位開關實現遠程控制閥門開關，配閥門定位器，給出4-20mA控制信號可以實現對流量調節功能。
■ 主要技術參數

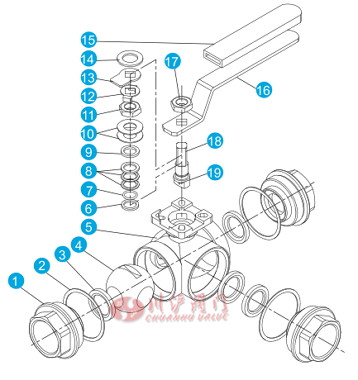

● 閥體分解圖
● 零部件材質
| ITEM |
PART NAME |
MATERIAL |
| 1 |
CAP |
CF8M |
CF8 |
| 2 |
BODY GASKET |
PTFE |
| 3 |
BALL SEAT |
PTFE |
R-PTFE |
| 4 |
BALL |
SUS316 |
SUS504 |
| 5 |
BODY |
CF8M |
CF8 |
| 6 |
THRUST WASHER |
PTFE |
| 7 |
O-RING |
VITOF |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
A194-8 |
| 12 |
STOP CAP |
SUS304 |
| 13 |
LOCKING WASHER |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
HANDLE COVER |
PLASTIC |
| 16 |
HANDLE |
SUS304 |
| 17 |
STEM NUT |
A194-8 |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI-STACTIC |
SUS304 |

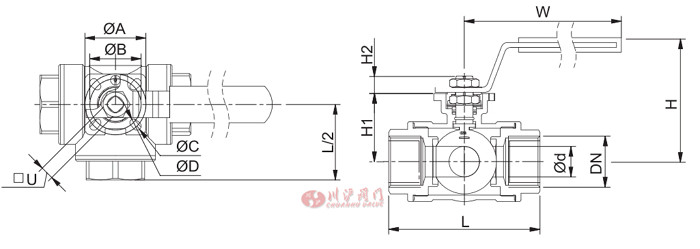

● 球閥結構圖
● 扭矩和流量系數CV值
| SIZE |
L |
0d |
W |
H |
H1 |
H2 |
0A |
0B |
0C |
0D |
□U |
TORQUE
N.M |
CV |
| 1/2*" |
73 |
12 |
120 |
65 |
36 |
8.5 |
42 |
36 |
6 |
6 |
9 |
5 |
1.3 |
| 3/4" |
80 |
15 |
120 |
69 |
40 |
9 |
42 |
36 |
6 |
6 |
9 |
7 |
2 |
| 1" |
88 |
18 |
150 |
77 |
46 |
11 |
50 |
42 |
7 |
6 |
11 |
8 |
3.5 |
| 1-1/4" |
125 |
25 |
150 |
87 |
56 |
11 |
50 |
42 |
7 |
6 |
11 |
16 |
7 |
| 1-1/2" |
136 |
32 |
240 |
107 |
69 |
14 |
70 |
50 |
9 |
7 |
14 |
22 |
12.4 |
| 2" |
156 |
38 |
240 |
112 |
76 |
15 |
70 |
50 |
9 |
7 |
14 |
26 |
20.3 |
| 2-1/2" |
200 |
50 |
260 |
129 |
93 |
17 |
102 |
70 |
11 |
9 |
17 |
50 |
28.5 |
| 3" |
240 |
65 |
300 |
150 |
112 |
19 |
102 |
70 |
11 |
9 |
19 |
85 |
47 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

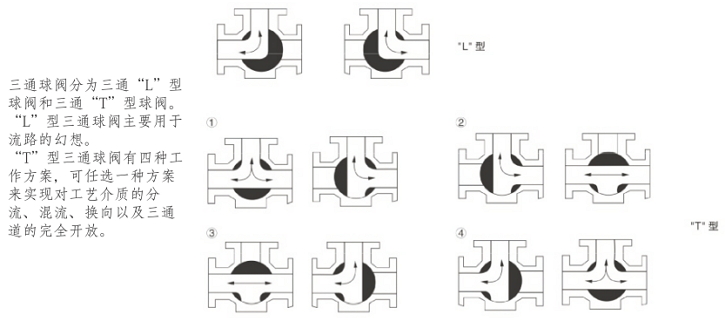

■ 三通球閥流向圖

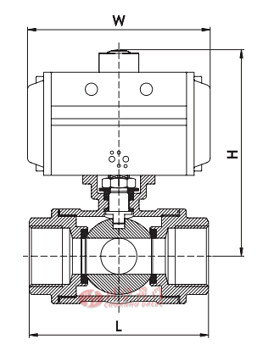

■ 主要外形及連接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
| L |
73 |
80 |
88 |
125 |
136 |
158 |
200 |
240 |
| H |
133 |
159 |
170 |
208 |
227 |
256 |
295 |
325 |
| W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
