氣動放料球閥
 |
| 氣動放料球閥 |

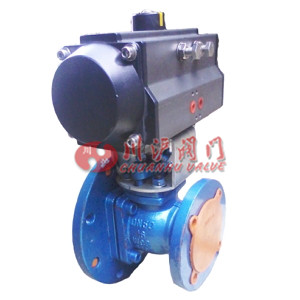

■ 氣動放料球閥產品概述
上海川滬閥門有限公司生產的FQ641F氣動放料球閥，是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少。氣動放料球閥結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上。?
特點：
1.閥座與端面法蘭距離近，物料滯留少。
2.結構緊湊，密封性能優越。?
適用場景:
FQ641F氣動放料球閥用于精細化工、制藥、化工行業的反應鍋上。氣動放料球閥也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。
■ 氣動放料球閥主要參數
| 閥體形式 |
整體式精鑄閥體 |
| 公稱通徑 |
DN25～100mm |
| 公稱壓力 |
PN1.0 MPa |
| 連接形式 |
法蘭式、卡箍式 |
| 適用溫度 |
-20℃～150℃ |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 閥芯形式 |
O型球體閥芯 |
| 流量特性 |
近似快開型 |
■ 氣動放料球閥零部件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球體 |
2Cr13 |
304 |
316 |
316L |
| 閥桿 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
| 適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
■ 氣動放料球閥執行器參數
| 執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
■ 主要外形及連接尺寸

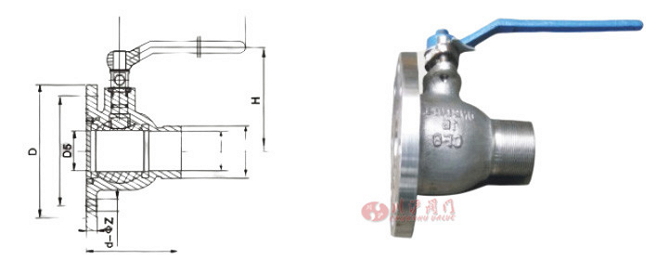

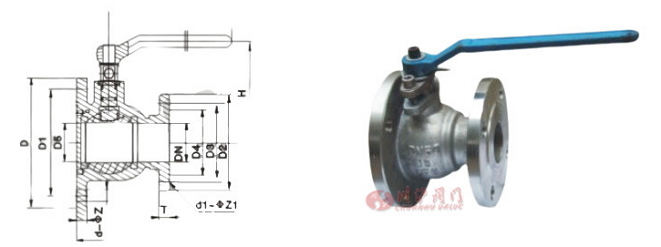

● 閥體外形結構尺寸
DN
(mm) |
連接尺寸 |
| D |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
b |
b1 |
D-Z |
D1-Z1 |
DO |
H |
| 32 |
160 |
125 |
|
|
|
40 |
|
|
16 |
4-18 |
|
|
|
| 50 |
180 |
145 |
160 |
125 |
100 |
65 |
130 |
16 |
18 |
4-18 |
4-18 |
180 |
130 |
| 65 |
195 |
160 |
180 |
145 |
120 |
80 |
150 |
18 |
20 |
8-18 |
4-18 |
230 |
145 |
| 80 |
215 |
180 |
195 |
160 |
135 |
100 |
178 |
20 |
20 |
8-18 |
8-18 |
250 |
180 |
| 100 |
280 |
240 |
215 |
180 |
155 |
150 |
210 |
20 |
24 |
8-23 |
8-18 |
300 |
220 |
|
