■氣動流量控制系統 概述

上海川滬公司設計的流量控制系統，由流量計、流量調節儀、調節閥（氣動調節閥或者電動調節閥）組成，可以完成現代工業過程控制系統中對流量值的全自動控制，響應快，控制精度高，整定極其方便，性能可靠，廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

■氣動流量控制系統 控制原理

任何自動化控制系統，都是由傳感器、控制器、執行器三部分組成的，在這個流量控制系統中，傳感器為電磁流量計，控制器是流量調節儀，執行器為電氣動調節閥。此控制系統為單回路閉環控制。由電磁流量計采集閥門下游（或上游）的流量值，當流量值發生變化時，及時地反饋到流量調節儀那里，調節儀根據設定值，對檢測到的流量值進行比較、運算，及時輸出模擬量信號（4-20mA或者1-5V）給調節閥，對調節閥開度進行調節（開大或者關小），使流量值穩定在設定值附近，當流量值穩定以后，調節閥停止調節。一旦控制流量值發生擾動，系統又重新開始一個調整的過程。所以，自動化控制，是一個動態穩定系統，而非一個一勞永逸的不變系統，這就對調節閥、調節儀的性能有一個比較高的要求，以適應頻繁的調節過程，上海川滬生產的高品質電動、氣動調節閥，配以國內知名品牌的調節儀、傳感器，使過程控制安全可靠，使用壽命長久?.

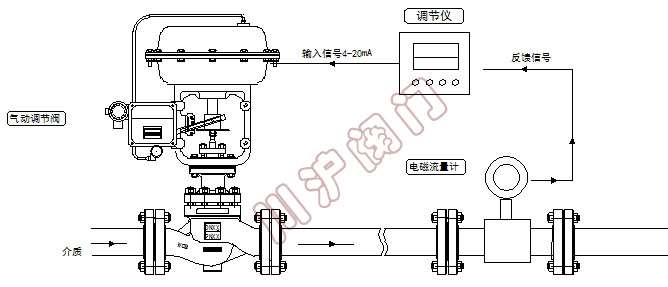

■ 氣動流量力控制系統控制原理圖

氣動流量控制系統原理圖

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
