氣動快速切斷閥

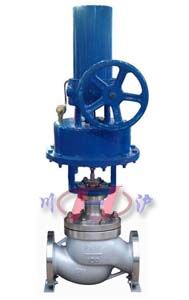

氣動快速切斷閥 (底部帶導向型閥體)	氣動快速切斷閥 (精小型閥體)

■ 產品概述

川滬牌ZSPQ型氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。

■ 主要技術參數

● 閥體

閥體形式	直通式鑄造球型閥
公稱通徑	DN15～200mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭連接凹式(常溫、中溫、高溫)；榫槽式(低溫)
閥蓋形式	常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

● 閥內件

閥芯形式	單座柱塞型閥芯
流量特性	兩位快開特性

● 執行機構

執行器型號	ZSD活塞式執行機構
活塞直徑	150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積	175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋	M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
大輸出力	7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力	500KPa
作用形式	氣— 關式或氣— 開式
可配附件	手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

■ 主要性能指標

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
閥座直徑	26	43	43	52	62	79	94	115	140	166	216
額定流量系數Kv	5.5	10	15	25	40	65	100	150	260	350	540
泄露量	1滴/min	3滴/min				5滴/min			7滴/min		9滴/min
行程	16			25		40			60
切斷時間S	1~2					2~4
額定行程偏差	+10%
允許壓差MPa	4.0					4.0	4.0	2.8	3.5	2.4
允許壓差MPa	4.0					(2.5)	(1.7)	(1.0)	(1.1)	(0.8)	(1.6)

■ 主要外形及連接尺寸

公稱通徑	L	H1		帶手輪				不帶手輪
公稱通徑	L	雙導向	精小型	H	H3	A	重量Kg	H	H3	重量Kg
20	180	105	53	662	447	222	39	574	359	26
25	190	111	58	732	447	222	46	644	359	33
32	210	117	68	744	447	222	48	656	359	35
40	230	131	73	885	570	280	85	778	463	61
50	265	146	80	915	570	280	89	808	463	65
65	285	181	90	1131	706	389	135	969	542	97
80	310	190	98	1147	706	389	143	983	542	99
100	355	194	108	1155	706	389	163	991	542	109
125	425	256	123	1588	1022	389	305	1305	739	218
150	460	266	140	1608	1022	389	331	1325	739	244
200	560	289	168	1659	1022	389	445	1376	739	358

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
