多級降壓調節閥(高壓差調節閥)
 |
 |

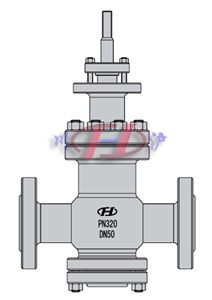

| T48Y多級降壓調節閥(法蘭式) |

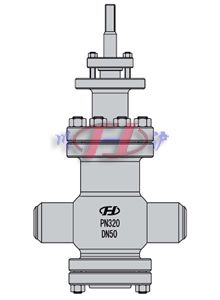

T68Y多級降壓調節閥(焊接式) |
■ 產品概述
本公司經營的T48Y/T68Y型多級降壓調節閥(亦稱高壓差調節閥)采用了先進的多孔多級降壓式閥籠，適合于高壓差流體和蒸汽工況，多級降壓調節閥具有壓降損失小、流量大、流量特性曲線精度高、動態穩定性好等特點。多級降壓調節閥(高壓差調節閥)很好的控制流經閥內件的流體流速，故可大幅度降低噪音，亦可有效防止液體產生的氣蝕情況。多級降壓調節閥主要應用于有氣蝕、噪音高、流體壓差高的環境。
■ 主要技術參數
● 閥體
| 閥體形式 |
高壓鍛造閥體 |
| 公稱通徑 |
DN15～250mm |
| 公稱壓力 |
PN10.0～42.0MPa |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW) |
| 閥蓋形式 |
整體型-40～+450℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料 |
● 閥內件
| 閥芯形式 |
帶孔多級籠式閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構
| 執行器型號 |
3810系列、PSL系列 |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要內部結構圖
 |
 |
| 多級降壓調節閥(法蘭式) |
多級降壓調節閥(焊接式) |
■ 主要零件材料
| 1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
閥體 |
304 |
304 |
316 |
316L |
| 3 |
導向桿 |
304 |
304 |
316 |
316L |
| 4 |
閥芯 |
304 |
304 |
316 |
316L |
| 5 |
閥籠 |
304 |
304 |
316 |
316L |
| 6 |
墊片 |
聚四氟乙烯、金屬石墨纏繞墊片 |
| 7 |
閥蓋 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料 |
| 9 |
填料壓套 |
304 |
304 |
316 |
316L |
| 10 |
閥桿 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.5； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |

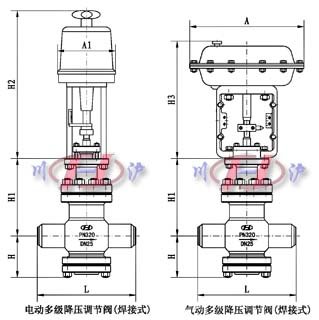

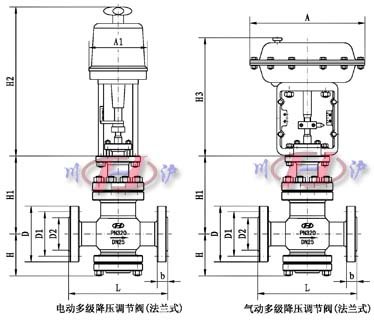

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
L |
H |
H1 |
H2 |
H3 |
D |
D1 |
D2 |
b |
A |
A1 |
國標DN15～250
美標3/8“～10" |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
|
