減溫減壓調節閥

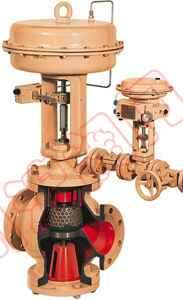

減溫減壓調節閥	減溫減壓調節閥外形圖

■ 產品概述

電動減溫減壓調節閥是高溫高壓蒸汽在一個閥體內部同時進行減溫減壓，并實現蒸汽的自調節。其減壓件為多孔籠式結構，并有均流罩和節流孔板實現多級減壓，其減壓級數決定于蒸汽進出口的壓差，每級壓力約降低一半左右，從而減少了節流件的磨損，降低了高速汽流產生的振動和噪音。其減溫由配置在閥內的減溫器完成，減溫水通過減溫器內設置的機械霧化噴咀（圓柱形多孔噴咀）噴出，由高溫蒸汽節流后的高速汽流將減溫水充分霧化，使其迅速與高溫蒸汽混合并快速蒸發為低溫蒸汽，可避免管道內積水而造成水擊現象，達到了較好的減溫效果。這是與文式管減溫器的不同之處。另外，噴咀上的射水孔數可隨蒸汽負荷即節流面積的變化而同步變化，從而確保了足夠的噴水速度，較之固定噴咀提高了不同蒸汽流量下的射水霧化效果，適用于更低的蒸汽負荷，提高了蒸汽流量的使用范圍。閥座均采用單閥座結構形式，比雙閥座減少了泄漏量。減壓件上的節流孔嚴格按線性排列，當提升時可連續打開（0-100%），可確保調節的準確性、精度高，調節性能好。

電動減溫減壓調節閥集減壓、減溫、消音三功能于閥體內一次完成，可避免溫差過大造成零件的過早損壞，以提高閥門的使用壽命。

上海川滬閥門有限公司生產的電動減溫減壓調節閥，廣泛使用于電廠二次余熱的減溫減壓。

■ 優點和用途

可調霧化噴嘴，多級籠式減壓，噴涂技術的采用使蒸汽流量在全范圍內可得到甚為精確的壓力和溫度控制，為專利產品，國際先進水平。

用于高溫高壓減溫減壓裝置或蒸汽管道獨立使用。

用于汽機旁路、其他過熱蒸汽旁路的蒸汽壓力溫度調節。

■ 主要性能指標

出口次流量Q的變化范圍基本為10%Q-100%Q。根據要求量小流量還可更低。
進口壓力和溫度：	低壓 P1≤1.0Mpa,	t1≤300℃
	中壓 P1≤4.0Mpa,	t1≤450℃
	次高壓 P1≤5.4Mpa,	t1≤485℃
	高溫高壓 P1≤20Mpa,	t1≤570℃
出口蒸汽壓力P2、溫度t2按用戶要求值，其調節精度不低于2.5級。
噪音：裝置正常運行時，在減溫減壓閥下游一米，同時隔管壁一米處測量，噪音聲級低于85分貝。

■ 執行標準

減溫減壓裝置標準：JB/T6323-93《減溫減壓裝置制造與驗收技術條件》

減溫減壓裝置標準：JB/T6323-2002《減溫減壓裝置》

減溫減壓閥標準：GB/10868-98《電站減溫減壓閥技術條件》

給水調節閥標準：GB/10869-98《電站調節閥技術條件》

其他閥門標準：JB/3595-2002《電站閥門一般要求》
