噴水減溫調節閥

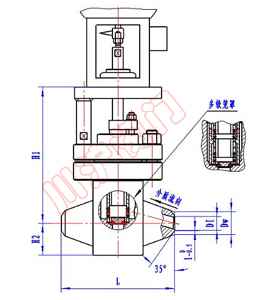

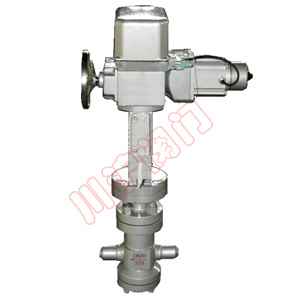

噴水減溫調節閥	噴水減溫調節閥外形尺寸圖

■ 產品概述

減溫水調節閥系列，主要適用于鍋爐給水管道上供Ⅰ、Ⅱ級減溫器調節過熱水蒸汽溫度之用，透用于水溫≤350℃。閥門的固有流量特性為等百分比，調節范圍寬，閥門關閉時無泄漏，投入自動控制靈敏度高，調節溫度范圍偏差小等特點。上海川滬閥門有限公司研發生產的電動噴水減溫調節閥，適用于汽機高、低壓旁路噴水調節，再熱器微量噴水調節，事故噴水調節和減溫減壓裝置的噴水調節溫度。型號為T968Y、T948Y系列?！?/p>

■ 結構特點

1、閥體采用碳鋼鍛件，閥體為直通式，兩端為焊接連接。

2、閥體、閥蓋采用中法蘭聯接，裝拆方便，便于維修。

3、閥體密封面堆焊硬質合金，硬度高，耐沖刷，使用壽命長。

4、密封面與節流元件分離，可有效保護密封面不受閃蒸、汽蝕破壞。密封面達“0”泄漏標準。

5、閥門籠罩根據實際壓差采用單級籠罩或者多級籠罩，是針對小流量高壓差場合特殊開發的產品，調節平穩，無振動，噪音低，可替代同類進口產品。

6、介質高進低出。

7、執行器可采用氣動，也可采用電動，具有遠程控制功能。

■ 主要零件材料

閥體	閥蓋	閥桿	籠罩
碳鋼	碳鋼	調質鋼	調質鋼

■ 外形尺寸

產品圖號	產 品型號及規格	DI	Dw	L	H1	H2	力矩 (N.m)	重量	配管尺寸
T00100020.31	T968Y-100 DN20,PN10MPa	20	30	250	370	70	40	46	φ28×4
T00100032.32	T968Y-100 DN32,PN10MPa	32	50	250	370	70	40	46	φ32×4
T00200020.33	T968Y-200 DN20,PN20MPa	20	30	170	331	49	40	24	φ28×4

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
