100D定水位閥

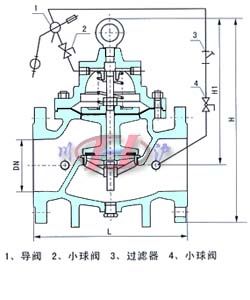

100D定水位閥	100D定水位閥 (結構圖)

■ 產品概述

100D定水位閥，是一種隔膜是調節水箱和水塔液面高度的閥門。定水位閥由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水；當液面低于社定位置時水泵自動啟動供水。定水位閥動作平穩，有效防止開泵水錘和停泵水錘的產生，避免管道產生過高的壓力。定水位閥適用于水箱、水塔的自動供水系統。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。

■ 主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0～80
1.6	2.4	1.76
2.5	3.75	2.75

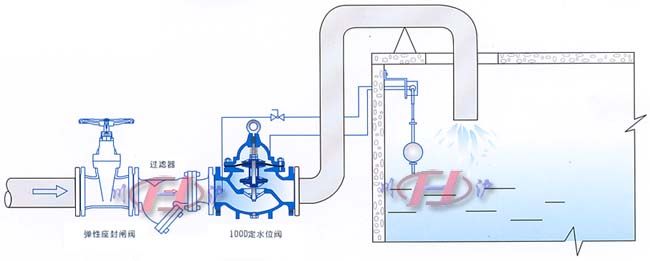

■ 安裝示意圖

■ 主要外形安裝尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H	212	212	212	265	265	310	350	460	520	570	695	780	905	1025	2080	1030
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
