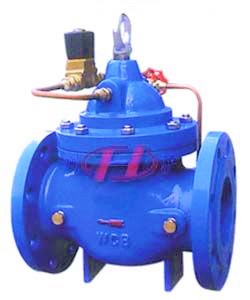

600X水力電動控制閥

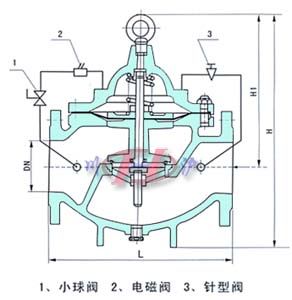

600X水力電動控制閥	600X水力電動控制閥 (結構圖)

■ 產品概述

600X水力電動控制閥是一種以電磁閥為向導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。水力電動控制閥關閉速度可調，平穩關閉而不產生壓力波動。該水力電動控制閥體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

■ 工作原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

■ 主要技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0～80(隔膜式) 0～200(活塞式)
1.6	1.76	2.4
2.5	2.75	3.75

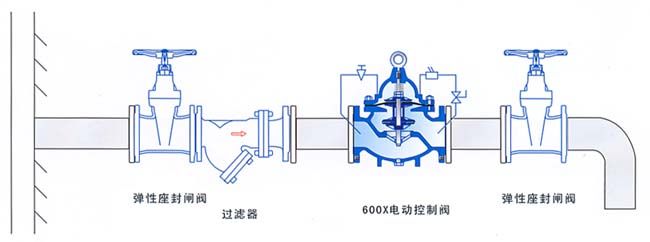

■ 安裝示意圖

■ 主要外形安裝尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	269	269	269	300	300	288	310	340	380	410	440	460	480	516	560	560
H	342	342	342	395	395	385	420	500	540	575	665	720	750	830	900	900

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
