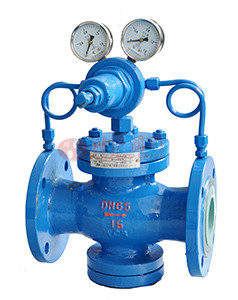

先導活塞式氣體減壓閥
 |
 |
| 先導活塞式氣體減壓閥 |

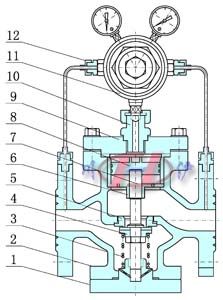

先導活塞式氣體減壓閥(結構圖) |
■ 產品概述

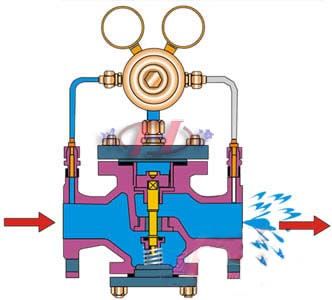

Yk43系列氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
Yk43先導活塞式氣體減壓閥主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體介質。
■ 主要技術參數與性能指標
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN15～400mm |
| 法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 |
法蘭(FF RF RTJ) |
| 公稱壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| 殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
11.0 |
| 密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
15.0 |
| 高進口壓力(Mpa) |
<1.6 |
<2.5 |
<4.0 |
<6.4 |
<10.0 |
| 出口壓力范圍(Mpa) |
0.1～1.0 |
0.1～1.6 |
0.1～2.5 |
0.5～3.5 |
0.5～3.5 |
| 壓力特性偏差(Mpa)△P2P1 |
GB12246-1989 |
| 流量特性偏差(Mpa)△P2G2 |
GB12246-1989 |
| 小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
| 滲透量 |
X/F(橡膠/聚四氟乙稀)：O滲漏??Y(硬密封)：按GB12245-1989 |
■ 主要零件材料
| 1 |
底座 |
HT200 |
WCB |
CF8 |
CF8M |
| 2 |
閥體 |
HT200 |
WCB |
CF8 |
CF8M |
| 3 |
彈簧 |
65Mn/60Si2Mn |
| 4 |
閥瓣 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 5 |
閥座 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 6 |
導向套 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 7 |
閥桿 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 8 |
活塞 |
2Cr13 |
銅合金/304/316 |
| 9 |
閥蓋 |
HT200 |
WCB |
CF8 |
CF8M |
| 10 |
連接螺母 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 11 |
導閥 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 12 |
接頭 |
2Cr13 |
2Cr13/304 |
304 |
316 |
■ 額定流量系數
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 額定流量系數Kv |
1 |
2.5 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |

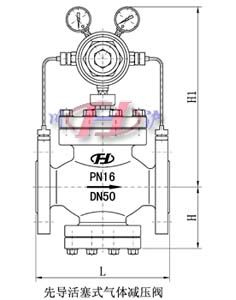

■ 主要外形尺寸
| 公稱通徑DN(mm) |
外形尺寸 |
| L |
H |
H1 |
| 1.6/2.5MPa |
4.0MPa |
6.4MPa |
10.0MPa |
1.6-4.0 |
6.4-10.0 |
1.6-4.0 |
6.4-10.0 |
| 15 |
160 |
180 |
180 |
180 |
90 |
100 |
290 |
300 |
| 20 |
160 |
180 |
180 |
200 |
98 |
105 |
300 |
310 |
| 25 |
180 |
200 |
200 |
220 |
110 |
120 |
300 |
31 |
| 32 |
200 |
220 |
220 |
230 |
110 |
120 |
300 |
310 |
| 40 |
220 |
240 |
240 |
240 |
125 |
135 |
320 |
335 |
| 50 |
250 |
270 |
270 |
300 |
125 |
135 |
320 |
335 |
| 65 |
280 |
300 |
300 |
340 |
130 |
140 |
325 |
340 |
| 80 |
310 |
330 |
330 |
360 |
160 |
170 |
365 |
380 |
| 100 |
350 |
380 |
380 |
170 |
185 |
365 |
380 |
| 125 |
400 |
450 |
450 |
200 |
215 |
475 |
490 |
| 150 |
450 |
500 |
500 |
210 |
225 |
475 |
490 |
| 200 |
500 |
550 |
560 |
240 |
260 |
515 |
535 |
| 250 |
650 |
650 |
290 |
310 |
560 |
580 |
| 300 |
800 |
800 |
335 |
355 |
705 |
725 |
| 350 |
850 |
850 |
375 |
395 |
745 |
765 |
| 400 |
900 |
900 |
405 |
435 |
780 |
800 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
