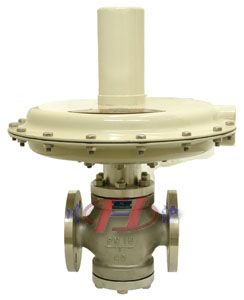

    自力式微壓調節閥(自力式差壓調節閥)

    自力式微壓調節閥 自力式差壓調節閥
    自力式微壓調節閥 自力式差壓調節閥

    ■ 產品概述

    ZZV、ZZC型自力式微壓調節閥、自力式差壓調節閥是一種無需外加能源,利用被控介質自身能量當動力源,引入執行機構膜室產生推力,控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統,控制甲、乙兩種燃料混合比流量,達到理想的然料條件,用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節,用于各種油品、化學品、液體儲罐氣封。

    ■ 主要技術參數

    ● 閥體

    閥體形式 直通鑄造球型閥
    公稱通徑 DN20~200mm
    公稱壓力 PN1.0、1.6MPa
    法蘭標準 ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
    連接形式 法蘭(FF RF RTJ)
    閥蓋形式 標準型(一體式)
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
    壓力分段范圍
    (KPa)
    0.5~6   5~10  9~15  12~19  18~25  22~30
    28~35  32~40  38~50  48~60  58~72  70~100
    保證調壓閥正常工作的小壓差P ≥0.01(MPa)
    工作溫度 ≤80℃
    適合介質 氣體、蒸汽、低粘度液體

    ● 閥內件

    閥芯形式 單座、套筒型閥芯
    流量特性 線性

    ■ 主要零件材料及結構圖

    1 閥體 WCB CF8 CF8M CF3M 自力式微壓調節閥內部結構圖
    2 閥座 304 304 316 316L
    3 墊芯 304 304 316 316L
    4 閥蓋 Q235 304 316 316L
    5 閥桿 304 304 316 316L
    6 下膜蓋 Q235
    7 膜片 EPDM或FKM夾纖維
    8 上膜蓋 Q235
    9 壓蓋 Q235
    10 螺紋蓋 Q235

    ■ 應用實例

    A:風機加熱系統循環風量控制 B:泵旁路調節 C:兩種氣體的流量配比控制
    A:風機加熱系統循環風量控制
    B:泵旁路調節
    C:兩種氣體的流量配比控制

    ■ 主要性能指標

    調節精度 ≤10%
    允許泄露量
    (在規定實驗條件下)
    硬密封 4×0.01%閥額定容量
    軟密封 DN(mm)
    20 25 32 40 50 65 80 100 125 150 200
    0.15 0.3 0.45 0..6 0.9 1.7 4.0 6.75

    ■ 額定流量系數、允許壓差

    公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
    額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760
    允許壓差
    (Mpa)
    PN16 1.6 1.5 1.2
    PN40 2.0

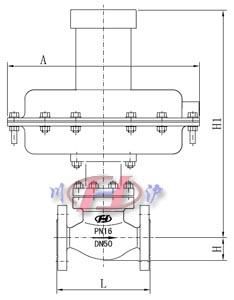

    ■ 主要外形及連接尺寸

    自力式微壓調節閥
    公稱通徑(DN) 20 25 32 40 50 65 80 100
    L 150 160 180 200 230 290 310 350
    H 52.5 57.5 75 75 85.5 92.5 100 110
    H1 323 350 370 370 370 397 397 400
    A 308 394 308 394 308 394 394 394
    導壓管接口螺紋 M16×1.5
    重量G(Kg) 12 18 25 32 45 58 68 76
    注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
