不銹鋼電磁閥
 |
 |

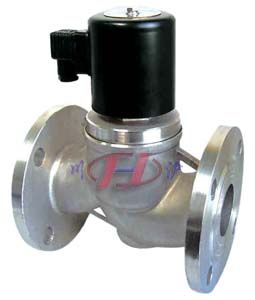

| 不銹鋼電磁閥 (法蘭式) |
不銹鋼電磁閥 (螺紋式) |
■ 產品概述
川滬牌ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
本系列不銹鋼電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等經營和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O施中。ZBSF-Y系列不銹鋼電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF系列不銹鋼電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。
■ 結構特點
1、零壓力亦能打開主閥，低壓差流量大，適用范圍廣,閥蓋采用螺紋連接，拆裝，維修方便。
2、采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質
3、不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4、液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
5、特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃
6、閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
■ 結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
■ 主要技術參數
| 工作介質 |
腐蝕性氣體、超凈流體、食用流體ZBSF-1：氣體用?、ZBSF-1Y：液體用、ZBSF-2：氣體用??? ZBSF-2Y：液體用 |
| 介質溫度 ℃ |
ZBSF-1 (1Y)：≤60℃、ZBSF-2 (2Y)：≤200℃ |
| 公稱壓力 (MPa) |
1.0、1.6 |
| 工作壓差 (MPa) |
0～1.6 |
| 電源電壓 |
AC220V、DC24V 其余規格可作特殊訂貨 |
| 使用壽命 |
按JB/T7352～94規定 |
| 泄漏量 (ml/min) |
按JB/T735～94·F規定 |
| 公稱通徑 (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
| 流量系數 (KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
| 功耗 (VA) |
40 |
50 |
■ 主要外形及連接尺寸
公稱通徑
DN(mm) |
內螺紋連接 |
法蘭連接 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-?d |
| 15 |
148 |
92 |
1/2″ |
148 |
115 |
95 |
65 |
46 |
14 |
2 |
4-?14 |
| 20 |
148 |
92 |
3/4″ |
148 |
115 |
105 |
75 |
56 |
16 |
2 |
4-?14 |
| 25 |
148 |
110 |
1″ |
148 |
125 |
115 |
85 |
65 |
16 |
3 |
4-?14 |
| 32 |
182 |
120 |
11/4″ |
182 |
150 |
140 |
100 |
76 |
18 |
3 |
4-?18 |
| 40 |
182 |
140 |
11/2″ |
182 |
160 |
150 |
110 |
84 |
18 |
3 |
4-?18 |
| 50 |
192 |
162 |
2″ |
192 |
190 |
165 |
125 |
99 |
20 |
3 |
4-?18 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
