四氟活塞電磁閥(耐腐蝕電磁閥)

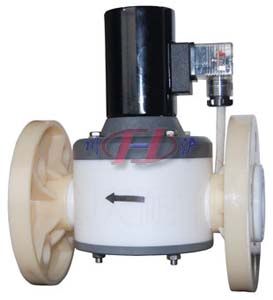

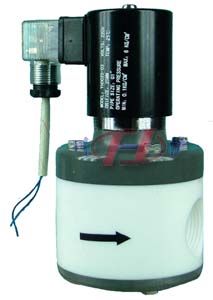

四氟活塞電磁閥 (法蘭式)	四氟活塞電磁閥 (螺紋式)

■ 產品概述

川滬牌四氟活塞電磁閥(亦稱耐腐蝕電磁閥)采用聚四氟乙烯(塑料王)制造，零壓?jiǎn)?dòng)、性能穩定密封良好、超長壽命。四氟活塞電磁閥主要應用于石油化工、電力裝備、醫藥機械、化學試劑廠、化學分析儀器、污水處理設備、科研儀器等強酸強堿自動控制系統中。
1、閥體為聚四氟乙烯（塑料王）制造,膜片采用氟橡膠或聚四氟乙烯,其它零件與液體介質完全隔離。
2、采用直接動作式,隔離式密封，泄漏量為零。
3、工作壓力為-0.1MPa(10Torr)到1.6MPa，特別適用于低壓系統。
4、動作可靠，無噪聲。
5、省電、耗電量為同類產品的50%。
6、任意方向安裝。

■ 結構原理

本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

■ 主要技術參數

■ 訂貨須知

訂貨時必須寫明防腐型電磁閥產品型號、ZCF電磁閥電源電壓、ZCF電磁閥介質名稱、防腐型電磁閥溫度等參數。其他特殊要求可以選用以下特殊品種：
1、ZCF—B 防爆電磁閥 用于易爆易燃環境
2、ZCF—X 信號電磁閥 反饋閥門啟閉狀態及介質流動情況的電信號。
3、ZCF—S 帶手動電磁閥 調節開度或停電、檢修時可用手動控制，省去旁路
4、安裝位置：任意方向安裝，濺水的地方，線圈盡量向上安裝出口管不能堵死或關閉
5、流動方向與閥上標志一致
6、電源電壓應與銘牌一致，允許波動+10%~-15%
