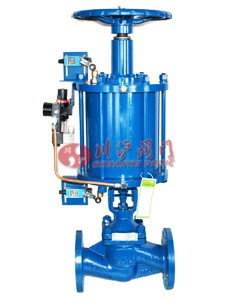

氣動截止閥(氣動法蘭截止閥)
 |
 |
| 氣動截止閥 |

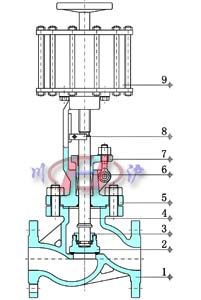

氣動截止閥 (內部結構圖) |
■ 產品概述
本公司經營的氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。氣動截止閥結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體(閥瓣)與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。氣動截止閥閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
■ 產品特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼，密封好，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
■ 主要技術參數
| 閥體形式 |
直通鑄造閥體 |
| 工程通徑 |
DN50～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300、600 LB ；JIS 10、20、30 K |
| 法蘭標準 |
國標、美標、日標 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
標準型-20～+450℃ |
| 壓蓋形式
| 螺栓壓緊式 |
■ 應用規范
| 設計與制造 |
結構長度 |
法蘭尺寸 |
檢驗與試驗 |
標 志 |
供 貨 |
| GB/T12235 |
GB/T12221 |
JB/T79 |
GB/T13727 |
GB/T12220 |
JB/T7928 |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 低壓密封試驗 |
0.6MPa |
■ 主要零件材料
| 1 |
閥體 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 2 |
閥瓣 |
WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 |
螺紋壓套 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 |
閥蓋 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 |
填料 |
柔性石墨、PTFE |
| 7 |
壓蓋 |
WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 |
滑塊 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 |
電動執行器 |
殼體(HT200、WCB) |

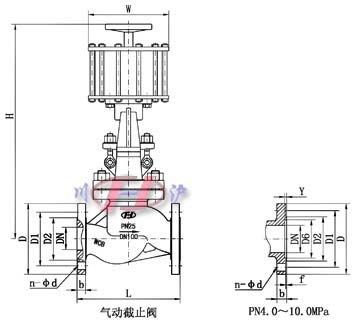

■ 主要外形及連接尺寸
 |
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |
標準值 |
參考值 |
| L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
| 1．6 |
50 |
230 |
160 |
125 |
100 |
/ |
16 |
3 |
/ |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
/ |
18 |
3 |
/ |
4-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
/ |
20 |
3 |
/ |
8-φ18 |
232 |
715 |
| 100 |
350 |
215 |
180 |
155 |
/ |
20 |
3 |
/ |
8-φ18 |
232 |
770 |
| 125 |
400 |
254 |
210 |
185 |
/ |
22 |
3 |
/ |
8-φ18 |
283 |
780 |
| 150 |
480 |
280 |
240 |
210 |
/ |
24 |
3 |
/ |
8-φ23 |
283 |
810 |
| 200 |
600 |
335 |
295 |
265 |
/ |
26 |
3 |
/ |
12-φ23 |
283 |
967 |
| 250 |
622 |
405 |
355 |
320 |
/ |
30 |
3 |
/ |
12-φ25 |
283 |
1143 |
| 300 |
698 |
460 |
410 |
375 |
/ |
30 |
4 |
/ |
12-φ25 |
283 |
1292 |
| 2.5 |
50 |
230 |
160 |
125 |
100 |
/ |
20 |
3 |
/ |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
/ |
22 |
3 |
/ |
8-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
/ |
22 |
3 |
/ |
8-φ18 |
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
/ |
24 |
3 |
/ |
8-φ23 |
232 |
770 |
| 125 |
400 |
270 |
220 |
188 |
/ |
28 |
3 |
/ |
8-φ25 |
283 |
780 |
| 150 |
480 |
300 |
250 |
218 |
/ |
30 |
3 |
/ |
8-φ25 |
283 |
810 |
| 200 |
600 |
360 |
310 |
278 |
/ |
34 |
3 |
/ |
12-φ25 |
283 |
967 |
| 250 |
622 |
425 |
370 |
332 |
/ |
36 |
3 |
/ |
12-φ30 |
283 |
1143 |
| 300 |
698 |
485 |
430 |
390 |
/ |
40 |
4 |
/ |
16-φ30 |
283 |
1292 |
| 4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
| 65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
| 80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
| 150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
| 200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
注：以上參數均為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
