電動暗桿閘閥
 |
 |

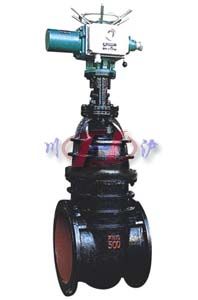

| 電動暗桿閘閥 |

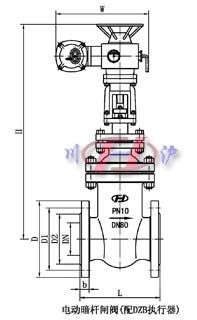

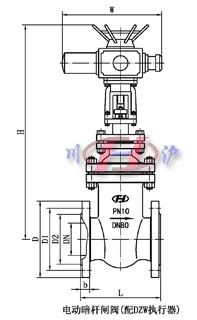

電動暗桿閘閥 (內部結構圖) |
■ 產品概述
川滬公司經營的電動暗桿閘閥該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。
■ 產品特點
1、電動暗桿閘閥適用于液、氣介質管路和設備，作為接通和斷流之用。
2、電動暗桿閘閥在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。
3、電動暗桿閘閥具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點
■ 技術標準
| 執行標準 |
設計制造 |
結構長度 |
法蘭面尺寸 |
試驗-檢驗 |
| GB/T12234-89 |
GB/T12221-89 |
JB79 GB/T9113 |
JB/T9092-99 GB/T13927-92 |
■ 主要性能規范
| 型號 |
公稱壓力 (MPa) |
試驗壓力 (MPa) |
工作溫度 |
使用介質 |
| 密封 |
強度 |
| Z945H-10 |
1.0 |
1.1 |
1.5 |
≤200 ℃ |
水、蒸汽、油 |
| Z945W-10 |
| Z945T-10 |
≤100 ℃ |
油品、煤氣 |
■ 主要零件材料
| 1 |
閥體 |
灰鑄鐵、鑄鋼 |
| 2 |
閘板 |
碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅 |
| 3 |
閥桿 |
碳鋼、不銹鋼、黃銅 |
| 4 |
墊片 |
四氟墊片、金屬石墨墊片 |
| 5 |
大閥蓋 |
灰鑄鐵、鑄鋼 |
| 6 |
小閥蓋 |
灰鑄鐵、鑄鋼 |
| 7 |
填料 |
句四氟乙烯、柔性石墨、浸油石棉盤根 |
| 8 |
支架 |
灰鑄鐵、鑄鋼 |
| 9 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要外形及連接尺寸
| 公稱通徑DN |
L |
H |
W |
D |
D1 |
D2 |
b |
| 50 |
180 |
根據客戶
所要求配
置電動執
行器而定 |
160 |
125 |
100 |
20 |
| 65 |
195 |
180 |
145 |
120 |
20 |
| 80 |
210 |
195 |
160 |
135 |
22 |
| 100 |
230 |
215 |
180 |
155 |
22 |
| 125 |
255 |
245 |
210 |
185 |
24 |
| 150 |
280 |
280 |
240 |
210 |
24 |
| 200 |
330 |
335 |
295 |
265 |
26 |
| 250 |
380 |
390 |
350 |
320 |
28 |
| 300 |
420 |
440 |
400 |
368 |
28 |
| 350 |
450 |
500 |
460 |
428 |
30 |
| 400 |
480 |
565 |
515 |
482 |
32 |
| 450 |
510 |
615 |
565 |
538 |
32 |
| 500 |
540 |
670 |
620 |
585 |
34 |
| 600 |
600 |
780 |
725 |
685 |
36 |
| 700 |
660 |
895 |
840 |
800 |
40 |
|
