電動焊接閘閥
 |
 |

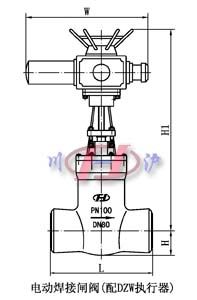

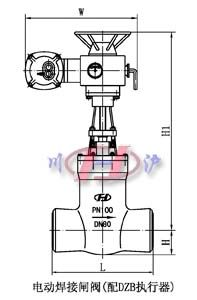

| 電動焊接閘閥 |

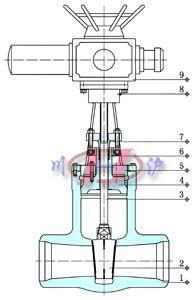

電動焊接閘閥 (內部結構圖) |
■ 產品概述
本公司經營的電站焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
■ 產品特點
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。
4、雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。
7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。
8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。
9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。
10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。
■ 技術標準
| 執行標準 |
設計與制造 |
結構長度 |
壓力-溫度等級 |
試驗-檢驗 |
E101
JB/T3595 DL/T531 |
E101
JB2766 JB/T15188.1 |
E101 JB/T3595 |
E101 |
■ 主要性能規范
| 公稱壓力 |
強度試驗(MPa)
| 密封試驗(MPa) |
適用溫度℃ |
適用介質 |
| 25.0 |
37.5 |
27.5 |
≤425 |
水
蒸汽
油品 |
| 32.0 |
48.0 |
35.2 |
≤425 |
| P54100V |
30 |
11 |
≤540 |
| P54140V |
42 |
15.4 |
| P54170V |
48 |
18.7 |
■ 主要零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥板 |
WCB、WC6、WC9 |
| 3 |
閥桿 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
壓板 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
| 6 |
填料 |
增強柔性石墨、V型聚四氟乙烯填料 |
| 7 |
壓蓋 |
1Cr13、WCB、CF8、CF3、CF8M、CF3M |
| 8 |
支架 |
WCB、WC6、WC9 |
| 9 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
外形連接安裝尺寸 |
國標50～600
美標 2"～24" |
由于閥門壓力不同，所以連接尺寸有不相同，如需詳細技術資料或安裝圖紙，請咨詢公司技術部或銷售部，將
為您提詳細的技術資料及圖紙。請撥打 021-51863046咨詢！ |
|
