美標法蘭閘閥
 |
 |

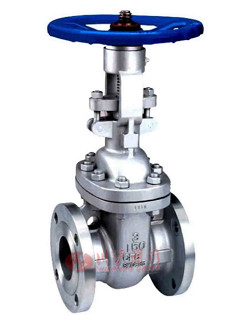

| 美標法蘭閘閥(不銹鋼材質) |

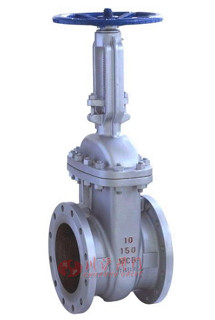

美標法蘭閘閥(碳鋼材質) |
■ 產品概述
川滬公司生產的美標法蘭閘閥（150lb、300lb、600lb美標閘閥）適用于電力、石油、化工等行業的水、蒸汽、油品及腐蝕性介質等設備和管道上，用作接通或切斷管道中流通的介質。
■ 產品特點
1.設計制造Design and Manufacture:API600、ANSI B16.34
2.結構長度Face to face dimension:ANSI B16.10
3.連接尺寸Connecting Size： 法蘭端按FLG:ANSI B16.5 對焊端BW:ANSI B16.25
4.閥體材料 Body material： WCB WC6、WC9、CF3、CF8、CF3M、CF8M
■ 型號編制
| 代號 |
閥體材料 |
適用介質 |
溫度 |
| C |
碳鋼WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
鉻鉬鋼1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
鉻鉬釩鋼12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
鉻鎳鈦鋼0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高溫蒸汽、油品 |
≤600℃ |
| R |
鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti |
醋酸類 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃爾合金Monel |
氫氟酸 |
≤480℃ |
■ 試驗標準
| 公稱壓力 CLASS |
試驗壓力MPa |
| 殼體強度 |
密封(液） |
上密封（液） |
氣密封 |
| 150 |
3.0 |
2.2 |
2.2 |
0.5 ?0.7 |
| 300 |
7.5 |
5.5 |
5.5 |
| 600 |
15 |
11 |
11 |
| 900 |
22.5 |
16.5 |
16.5 |
■ 零部件材質
| 名稱 |
材料 |
閥體
閥蓋 |
鑄件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 閥板 |
鑄件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
鑄件 |
WCB |
CF8M |
| 閥桿 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
閘板
閥座
密封面 |
堆焊鐵基合金
堆焊鉆基合金（司太立合金Stellite） |
本體材料
堆焊鉆基合金（司太立合金Stellite） |
墊片
墊環
密封環 |
高強復合柔性石墨
304/柔性石墨纏繞墊 |
聚四氟乙烯 PTFE
304/柔性石墨纏繞墊 |
| 填料 |
柔性石墨
增強柔性石墨（夾合金絲） |
聚四氟乙烯PTFE
增強柔性石墨（夾合金絲） |
| 閥桿螺母 |
鋁青銅 |
| 手輪 |
①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼 |

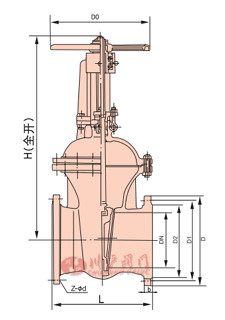

■ 主要外形及連接尺寸
| 公稱壓力CLASS |
公稱通徑 DN |
主要外形尺寸及連接尺寸(mm> |
Wt/Kg |
| L |
D |
D1 |
D2 |
b |
Z- O d |
H |
DO |
| mm |
in |
RF |
BW |
RF |
BW |
| 150Lb |
50 |
2 |
178 |
216 |
152 |
120.5 |
92 |
18 |
4-19 |
410 |
240 |
24 |
22 |
| 65 |
2? |
190 |
241 |
178 |
139.5 |
105 |
19 |
4-19 |
450 |
240 |
31 |
29 |
| 80 |
3 |
203 |
283 |
190 |
152.5 |
127 |
22 |
4-19 |
515 |
280 |
40 |
37 |
| 100 |
4 |
229 |
305 |
229 |
190.5 |
157 |
26 |
8-19 |
615 |
320 |
55 |
45 |
| 150 |
6 |
267 |
403 |
279 |
241.5 |
216 |
27 |
8-22 |
810 |
360 |
90 |
80 |
| 200 |
8 |
292 |
419 |
343 |
298.5 |
270 |
30 |
8-22 |
1010 |
400 |
145 |
130 |
| 250 |
10 |
330 |
457 |
406 |
362 |
324 |
32 |
12-25 |
1190 |
450 |
230 |
210 |
| 300 |
12 |
356 |
502 |
483 |
432 |
381 |
34 |
12-25 |
1370 |
560 |
330 |
290 |
| 350 |
14 |
381 |
572 |
533 |
476 |
413 |
38 |
12-29 |
1540 |
640 |
430 |
390 |
| 400 |
16 |
406 |
610 |
597 |
540 |
470 |
39 |
16-29 |
1750 |
640 |
570 |
520 |
| 450 |
18 |
432 |
660 |
635 |
578 |
533 |
42 |
16-32 |
1980 |
720 |
740 |
700 |
| 公稱壓力 CLASS |
DN |
主要外形尺寸及連接尺寸(mm> |
Wt/Kg |
| L |
D |
D1 |
D2 |
b |
Z- <l>d |
H |
DO |
| mm |
in |
RFBW |
RJ |
RF |
BW |
RJ |
| 300Lb |
50 |
2 |
216 |
232 |
165 |
127 |
92 |
24 |
8-19 |
460 |
240 |
32 |
26 |
37 |
| 65 |
2? |
241 |
257 |
190 |
149 |
105 |
27 |
8-22 |
500 |
240 |
39 |
31 |
45 |
| 80 |
3 |
283 |
298 |
210 |
168.5 |
127 |
31 |
8-22 |
540 |
280 |
55 |
44 |
65 |
| 100 |
4 |
306 |
321 |
254 |
200 |
157 |
34 |
8-22 |
640 |
320 |
80 |
60 |
90 |
| 150 |
6 |
403 |
419 |
318 |
270 |
216 |
38 |
12-22 |
870 |
360 |
160 |
130 |
175 |
| 200 |
8 |
419 |
435 |
381 |
330 |
270 |
43 |
12-25 |
1045 |
400 |
250 |
210 |
265 |
| 250 |
10 |
457 |
473 |
445 |
387.5 |
324 |
50 |
16-29 |
1240 |
450 |
370 |
310 |
390 |
| 300 |
12 |
502 |
518 |
521 |
451 |
381 |
53 |
16-32 |
1425 |
560 |
560 |
470 |
620 |
| 350 |
14 |
762 |
778 |
584 |
514.5 |
413 |
56 |
20-32 |
1585 |
640 |
820 |
690 |
880 |
| 400 |
16 |
838 |
854 |
648 |
571.5 |
470 |
69 |
20-35 |
1960 |
640 |
1010 |
870 |
1100 |
| 450 |
18 |
914 |
930 |
711 |
628.5 |
533 |
62 |
24-35 |
2155 |
720 |
1300 |
1110 |
1400 |
| 公稱壓力 CLASS |
公稱通徑 DN |
主要外形尺寸及連接尺寸 |
Wt/Kg |
| L |
D |
D1 |
D2 |
b |
Z-Od |
H |
DO |
| mm |
in |
RFBW |
RJ |
RF RJ |
BW |
| 600Lb |
50 |
2 |
292 |
295 |
165 |
127 |
92 |
33 |
8-19 |
470 |
280 |
42 |
35 |
| 65 |
2? |
330 |
333 |
190 |
149 |
100 |
36 |
8-22 |
520 |
280 |
55 |
45 |
| 80 |
3 |
356 |
359 |
210 |
168 |
127 |
39 |
8-22 |
570 |
320 |
70 |
55 |
| 100 |
4 |
432 |
435 |
273 |
216 |
157 |
45 |
8-25 |
700 |
360 |
120 |
90 |
| 150 |
6 |
559 |
562 |
356 |
292 |
216 |
55 |
12-29 |
950 |
400 |
250 |
190 |
| |
200 |
8 |
660 |
664 |
419 |
349 |
270 |
63 |
12-32 |
1260 |
450 |
480 |
400 |
| 250 |
10 |
787 |
791 |
508 |
432 |
324 |
71 |
16-35 |
1500 |
560 |
790 |
660 |
| 300 |
12 |
838 |
841 |
559 |
489 |
381 |
74 |
20-35 |
1720 |
640 |
1020 |
860 |
| 350 |
14 |
889 |
892 |
603 |
527 |
413 |
77 |
20-38 |
1870 |
640 |
1340 |
1150 |
| 400 |
16 |
991 |
994 |
686 |
603 |
470 |
84 |
20-41 |
2060 |
720 |
1820 |
1560 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
