美標低溫閘閥
 |
 |

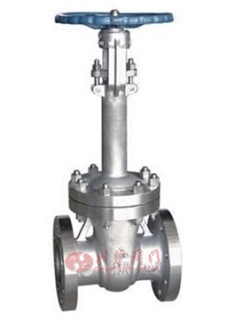

| 美標低溫閘閥(鑄造閥體) |

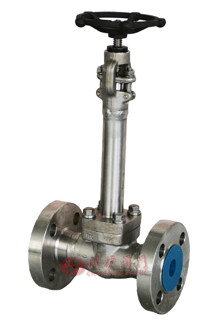

美標低溫閘閥(鍛打閥體) |
■ 產品概述
川滬公司生產的美標低溫閘閥是專用于低溫介質（如：液態二氧化碳、液氮等）閥門，根據不同的低溫溫度，選擇閥桿的高度，有 -46℃、 -101℃、-196℃ 三種選擇，閥體材質多用不銹鋼材質，用作接通或切斷管道中流通的介質。
■ 產品特點
1.設計制造Design and Manufacture:API600
2.結構長度Face to face dimension:ANSI B16.10
3.連接尺寸Connecting Size:ANSI B16.5
4.閥體材料Body material:LCB、LC3、CF8
■ 型號編制
| 代號 |
閥體材料 |
適用介質 |
溫度 |
| C |
碳鋼WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
鉻鉬鋼1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
鉻鉬釩鋼12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
鉻鎳鈦鋼0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高溫蒸汽、油品 |
≤600℃ |
| R |
鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti |
醋酸類 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃爾合金Monel |
氫氟酸 |
≤480℃ |
■ 試驗標準
| 公稱壓力 CLASS |
試驗壓力MPa |
| 殼體強度 |
密封(液） |
上密封（液） |
氣密封 |
| 150 |
3.0 |
2.2 |
2.2 |
0.5 ?0.7 |
| 300 |
7.5 |
5.5 |
5.5 |
| 600 |
15 |
11 |
11 |
| 900 |
22.5 |
16.5 |
16.5 |
■ 零部件材質
| 名稱 |
材料 |
閥體
閥蓋 |
鑄件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 閥板 |
鑄件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 鍛件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
鑄件 |
WCB |
CF8M |
| 閥桿 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
閘板
閥座
密封面 |
堆焊鐵基合金
堆焊鉆基合金（司太立合金Stellite） |
本體材料
堆焊鉆基合金（司太立合金Stellite） |
墊片
墊環
密封環 |
高強復合柔性石墨
304/柔性石墨纏繞墊 |
聚四氟乙烯 PTFE
304/柔性石墨纏繞墊 |
| 填料 |
柔性石墨
增強柔性石墨（夾合金絲） |
聚四氟乙烯PTFE
增強柔性石墨（夾合金絲） |
| 閥桿螺母 |
鋁青銅 |
| 手輪 |
①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼 |

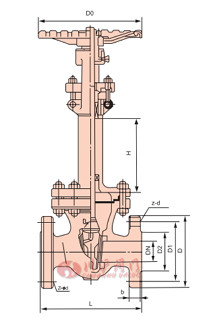

■ 主要外形及連接尺寸
| 公稱壓力 CLASS |
公稱通徑 DN |
主要外形尺寸及連接尺寸 |
H |
| mm |
in |
L |
D |
D1 |
D2 |
b |
Z- Od |
DO |
-46℃ |
-101℃ |
-196℃ |
| 150Lb |
50 |
2 |
178 |
152 |
120.6 |
92.1 |
16 |
4-19 |
200 |
110 |
130 |
170 |
| 65 |
3 |
203 |
191 |
152.4 |
127 |
19.5 |
4-19 |
250 |
120 |
150 |
190 |
| 80 |
4 |
229 |
229 |
190.5 |
157.2 |
24 |
8-19 |
250 |
130 |
160 |
200 |
| 100 |
5 |
254 |
254 |
215.9 |
185.7 |
24 |
8-22 |
300 |
140 |
170 |
220 |
| 150 |
6 |
267 |
279 |
241.3 |
215.9 |
25.5 |
8-22 |
300 |
140 |
170 |
220 |
| 200 |
8 |
292 |
342 |
298.4 |
269.9 |
29 |
8-22 |
350 |
140 |
170 |
220 |
| 250 |
10 |
330 |
406 |
361.9 |
323.8 |
30.5 |
12-25 |
400 |
150 |
180 |
240 |
| 300 |
12 |
356 |
483 |
432 |
381 |
32 |
12-25 |
400 |
150 |
180 |
240 |
| 300Lb |
50 |
2 |
216 |
165 |
127 |
92.1 |
22.5 |
8-19 |
200 |
110 |
130 |
170 |
| 80 |
3 |
298 |
210 |
168.3 |
127 |
29 |
8-22 |
250 |
120 |
150 |
190 |
| 100 |
4 |
305 |
254 |
200 |
157.2 |
32 |
8-22 |
300 |
130 |
160 |
200 |
| 125 |
5 |
381 |
279 |
234.9 |
185.7 |
35 |
8-22 |
350 |
140 |
170 |
220 |
| 150 |
6 |
403 |
318 |
269.9 |
215.9 |
37 |
12-22 |
350 |
140 |
170 |
220 |
| 200 |
8 |
419 |
381 |
330.2 |
269.9 |
41.5 |
12-25 |
400 |
140 |
170 |
220 |
| 250 |
10 |
451 |
445 |
387.5 |
323.8 |
48 |
16-29 |
450 |
150 |
180 |
240 |
| 300 |
12 |
502 |
521 |
451 |
381 |
51 |
16-39 |
500 |
150 |
180 |
240 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
