AT型氣動活塞式執行器

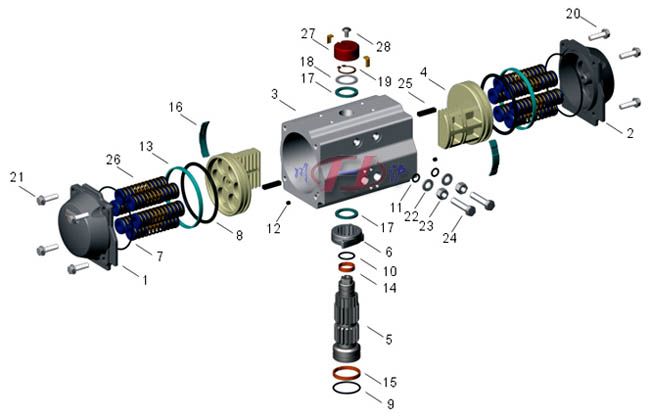

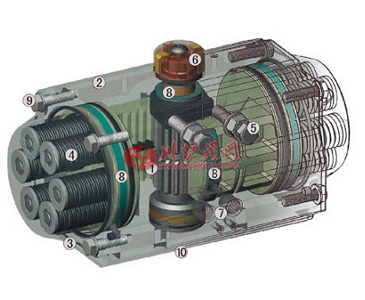

AT型氣動活塞式執行器	AT型氣動活塞式執行器 (結構圖)

■ 產品特點

1、指示器帶NAMUR標準的可視化多功能位置指示器，便于安裝位置定位器等附件。
2、缸體ASTM6005壓鑄鋁合金缸體，硬質氧化，環氧樹脂噴漆，PTFE涂層或鍍鎳滿足不同要求。
3、端蓋壓鑄鋁合金表面金屬粉和噴漆各種顏色，PTFE涂層或鍍鎳處理。
4、輸出軸鍍鎳合金鋼，高精密一體式輸出同時符合NAMUR ISO5211 DIN3337標準，可根據客戶要求定制尺寸和不銹鋼材料。
5、活塞雙活塞齒條，采用鑄鋁硬質氧化或鑄鋼鍍鋅處理，安裝位置對稱，運作迅速，使用壽命長，簡單的顛倒活塞可以改變旋轉方向。
6、高性能彈簧 采用優質材料，涂層處理預壓裝配，具有較強的抗腐蝕性和較長的使用壽命，能夠安全簡單的拆卸單作用執行器通過改變彈簧數量滿足不同的力矩輸出范圍。
7、行程調節外部?jī)蓚€(gè)獨立的行程調節螺釘能在2個方向方便精準±10°的調節位置。
8、導板采用低摩擦，長壽命復合材料防止輸出軸斷裂，維修更換簡單方便。
9、氣源接口全面符合NAMUR標準，可簡單方便的安裝電磁閥。
10、端蓋螺栓 長期抗腐蝕的內外部不銹鋼緊固件。
11、底部安裝孔底部安裝孔設計符合ISO5211.DIN3337標準可以直接安裝離合器或支架。

■ 工作原理

● 雙作用式

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉DL型）

● 單作用式 (彈簧復位)

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為單作用反轉SO型）

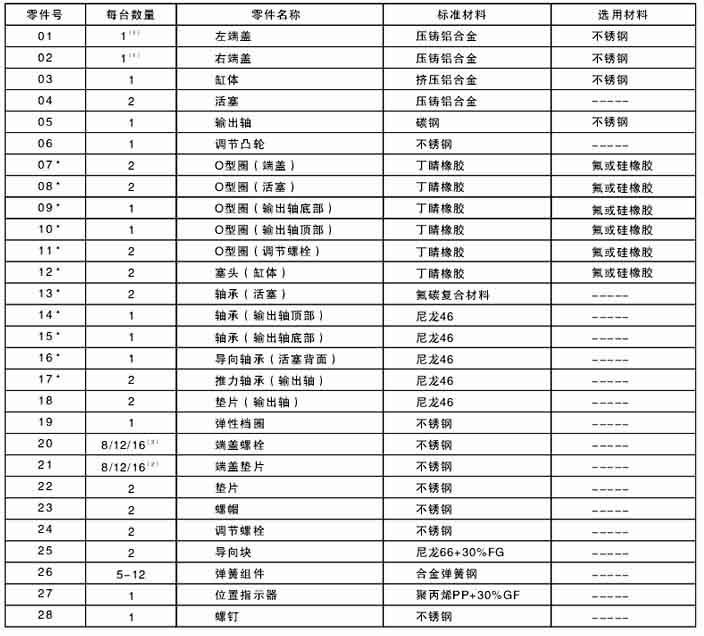

■ 零部件及材料
