GT型氣動活塞式執行器

GT型氣動活塞式執行器	GT型氣動活塞式執行器 (結構圖)

■ 產品概述

GT型氣動活塞式執行器是將壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動，以角行程輸出扭距的氣動執行器，產品外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動活塞式執行器產品。執行器分為雙作用和單作用(彈簧復位)。氣動活塞式執行器適用于角行程控制閥(球閥、蝶閥類)的開關和調節。也可用于其它需要回轉的場合。

■ 主要技術參數

■ 工作原理

● 雙作用式

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針?lè)较蛐D(zhuǎn)90度?？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母(E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針?lè)较蛐D(zhuǎn)90度。

● 單作用式 (彈簧復位)

壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(A)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針?lè)较蛐D(zhuǎn)90度。在壓縮空經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(B)排出，同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針?lè)较蛐D(zhuǎn)90度?？梢詮膬啥苏{(diào)整微量角度，松動螺母(E)用內六角扳手?jǐn)Q動調節螺栓(F)調整所需角度,鎖緊螺母(E)。

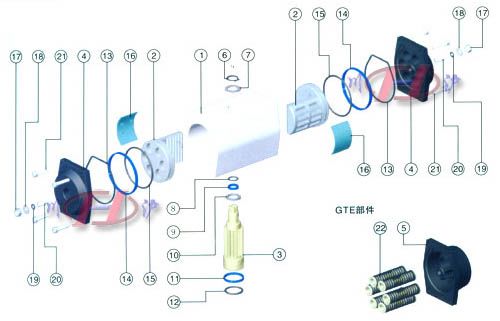

■ 解剖圖及零配件

序號	名稱	數量	序號	名稱	數量
1	缸體	1	13	端蓋用密封圈	2
2	活塞	2	14	活塞減磨環	2
3	旋轉軸	1	15	O形密封圈	2
4	端蓋	2	16	活塞軸瓦	2
5	端蓋(GTE)	2	17	六角螺母	2
6	軸用彈性擋圈	1	18	平墊圈	2
7	軸用上墊圈	1	19	O形密封圈	2
8	O形密封圈	1	20	調節螺栓	2
9	軸用上減磨環	1	21	內六角螺釘	4
10	軸用中墊圈	1	22	彈簧 /彈簧座	8-12
11	軸用下減磨環	1	23
12	O形密封圈	1	24
