氣動高壓球閥
 |
 |
| 氣動高壓球閥 (焊接式) |
氣動高壓球閥 (法蘭式) |
■ 產品概述
川滬牌氣動高壓球閥是由鍛鋼高壓閥體及活塞式氣動執行器組成。氣動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在大工作壓力下能夠保持其結構的抗壓均勻性。氣動高壓球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。主要適用于 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
■ 主要技術參數
● 閥體
| 閥體形式 |
三段式鍛造閥體 |
| 公稱通徑 |
DN15～300mm、1/2"～12" |
| 公稱壓力 |
國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB |
| 法蘭標準 |
ANSI、GB、JB、HG等 |
| 連接形式 |
法蘭式、焊接式、螺紋式(適用于PN10MPa以內) |
| 閥蓋形式 |
整體式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
● 執行機構
| 執行器型號 |
GT、SR、ST、AT、AW系列單(雙)作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 DN(mm) |
DN15～300mm、1/2"～12" |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 回差 |
帶定位器：小于全行程的2% |
■ 主要零件材料
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
| 閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
| 螺柱、螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
| 密封填料 |
Ｖ型PTFE、柔性石墨 |
■ 主要性能規范
| 公稱通徑DN(mm) |
DN15-300 |
1/2"～12" |
| 公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
| 試驗壓力 |
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| 低壓氣密試驗 |
0.5～0.7 |
| 適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |

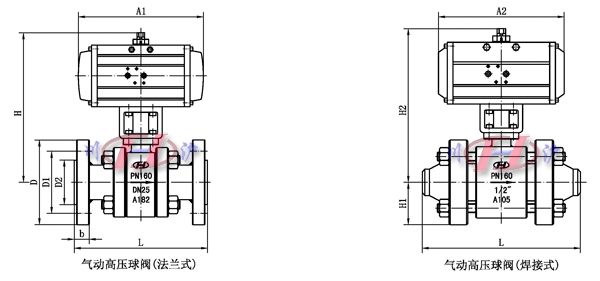

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
15～300、1/2"～12" |
| L |
由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售
部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。 |
| H、H1、H2 |
| D |
| D1 |
| D2 |
| A1 |
| b |
|
