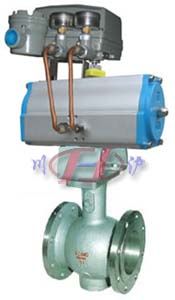

| 氣動偏心半球閥 (法蘭式) |

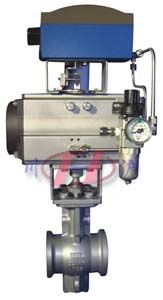

氣動偏心半球閥 (對夾式) |
■ 產品概述
川滬公司經營的氣動偏心半球閥(凸輪撓曲調節閥)屬于角行程閥，是由角行程活塞式氣動執行器及和偏心半球閥組成，氣動偏心半球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。氣動偏心半球閥(凸輪撓曲調節閥)廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造偏心閥體 |
| 公稱通徑 |
DN25～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa，(注：PN6.4MPa僅用于DN25～150的閥) |
| 法蘭標準 |
GB、JB、HG、ANSI、JIS等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
整體式 (適用溫度-45～+400℃) |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
| 閥芯形式 |
偏心旋轉閥芯(帶導流翼) |
| 流量特性 |
近似等百分比 |
● 執行機構
| 執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
額定流
量系數
KV |
全腔型 |
14 |
25 |
30 |
55 |
100 |
135 |
230 |
320 |
500 |
850 |
1300 |
1750 |
| 60%腔型 |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
510 |
780 |
1050 |
| 40%腔型 |
6 |
10 |
12 |
20 |
40 |
54 |
92 |
128 |
200 |
340 |
520 |
700 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
全開60° |
| 泄露量Q |
軟密封VI級、硬密封IV級，符合ANSI B16.104標準 |
| 基本誤差 |
帶定位器：小于全行程的±2% |
| 回差 |
帶定位器：小于全行程的2% |
| 可調范圍 |
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) |
■ 主要零件材料
| 1 |
閥體 |
WCB、CF8、CF8M、CF3M |
 |
| 2 |
下軸套 |
304、316 |
| 3 |
壓圈 |
2Cr13、304、316、316L |
| 4 |
半球體 |
WCB、CF8、CF8M、CF3M (硬化處理) |
| 5 |
閥座 |
PTFE、PPL、不銹鋼 |
| 6 |
閥桿 |
2Cr13、304、316、316L |
| 7 |
上軸套 |
304、316 |
| 8 |
填料 |
V型聚四氟乙烯填料、石墨填料 |
| 9 |
填料壓套 |
2Cr13、304、316、316L |
| 10 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |

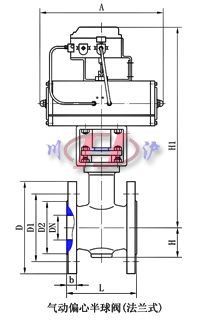

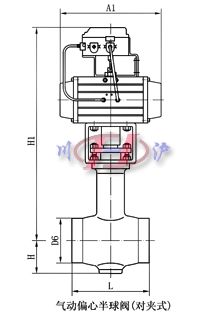

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
法蘭式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
| 對夾式 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
| H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
| H1 |
根據所配執行機構而定 |
| D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| b |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
| A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
