電動管夾閥
 |
 |

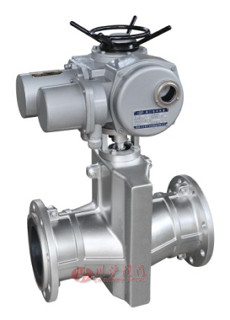

| 電動管夾閥 |

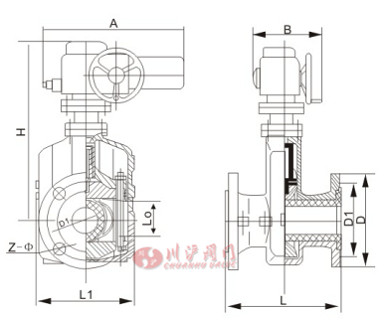

電動管夾閥(結構圖) |
■ 產品概述
一、主要結構形式：
電動管夾閥由閥體、橡膠管套、閥桿、上下壓板、拉桿、多回轉電動執行器等零件組成。
二、工作原理：
電動執行器接收控制信號（ON-OFF或4-20mA模擬量信號），使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉，反之即行開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。既可以實現開關動作，也能對管道介質流量大小進行調節。
三、安裝及維護：
1.電動管夾閥在管道上任意安裝，沒有介質流向限制。
2.電動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。
■ 主要性能規范
| 適用溫度 |
≤80℃ |
| 適用介質 |
礦漿、磨料、干濕型粉塵類 |
■ 零部件材質
| 閥體 |
鋁合金、鑄鐵、鑄鋼 |
| 套管 |
橡膠 |
| 壓板 |
鑄鐵 |
| 拉桿 |
鑄鐵 |
| 托架 |
球墨鑄鐵 |
| 手輪 |
鑄鐵 |
■ 橡膠襯里材質及使用范圍
| 襯里材質（代號） |
適用溫度 |
適用介質 |
| 硬橡膠（NR) |
-10℃-85℃ |
除強氧化劑（硝酸、鉻酸。濃硫酸及過氧化氫等）和有機溶劑外，適用于：氫 氯酸、氟硅酸、乙醛和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、 鍍金屬溶液、氫氧化鈉、氫氧化鉀，中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、 大部分醇類，有機酸及醛類等。 |
| 軟橡膠（BR) |
-10℃-85℃ |
具有良好的耐磨性能。主要用于50%以下的硫酸、氫氧化鈉、氫氧化鉀、中性 鹽溶液及胺液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種 溶度稠粘液等。 |
| 丁基膠（IIR) |
10℃-120℃ |
抗腐蝕、耐磨耗，能耐極大多數的有機酸，堿和氫氧化物、無機鹽及無機酸、 元素氣體、醇類、醛類、酮類、脂類等。≤30%硫酸、磷酸、氫氟酸、煤焦油、動 物油、植物油、苛性堿和多種脂類。 |
| 氯丁膠 |
-10℃-105℃ |
動物油、植物油和無機潤滑油及PH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
■ 氟塑料及搪瓷襯里材質及使用范圍
| 襯里材料（代號） |
適用溫度 |
適用介質 |
| 聚全氟乙丙?。‵EP) |
≤150℃ |
各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強 氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬，元素氟及芳香烴類外 的其他強腐蝕性介質。 |
| 聚偏氟乙烯（PVDF) |
≤100℃ |
| 聚四氟乙烯和乙烯共聚物（ETFE) |
≤120℃ |
| 可溶性聚四氟乙烯（PFA) |
≤180℃ |
| 增強聚丙烯（RPP) |
≤100℃ |
除濃硝酸、發煙硫酸、氯磺酸及強氧化劑外的大多數有機酸、 無機酸、無機溶劑等。 |
| 耐酸搪瓷 |
≤100℃ |
除氫氟酸、濃磷酸、強堿外的一般腐蝕介質。 |
■ 橡膠材質及使用范圍
| 橡膠名稱及代號 |
適用溫度 |
適用介質 |
| 丁基橡膠（B級）（IIR) |
≤120℃ |
85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等。 |
| 天然橡膠（〇級）（NR ) |
≤100℃ |
凈化水、無機鹽、稀釋無機酸等。 |
| 三元乙丙橡膠(EPDF) |
≤120℃ |
具有天然橡膠相似的耐酸堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁橡膠(CR) |
≤85℃ |
耐酸、耐堿、耐油和非極性溶劑，耐磨性優于天然橡膠。 |
| 丁晴橡膠(NBR) |
≤85℃ |
耐油耐磨，其耐酸性能與天然橡膠相似。 |
| 氟橡膠(FPM) |
≤150℃ |
具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化 性能中極穩定，在有機溶劑和堿溶液中穩定。 |
■ 安裝尺寸
公稱
通徑
(DN) |
公稱
壓力
(Mpa) |
工作
壓力
(Mpa) |
L1 |
Lo |
D |
D1 |
Z-O |
H |
型號 |
A |
B |
Do |
kw |
|
| 25 |
0.6 |
0.6 |
124 |
31 |
115 |
85 |
4-14 |
一 |
|
443 |
133 |
一 |
0.12 |
18 |
| 32 |
145 |
40 |
140 |
100 |
4-18 |
一 |
一 |
— |
一 |
- |
一 |
一 |
| 40 |
157 |
50 |
150 |
110 |
4-18 |
一 |
一 |
一 |
一 |
- |
一 |
一 |
| 50 |
160 |
60 |
160 |
125 |
4-18 |
一 |
ZA10-18 |
552 |
425 |
- |
0.25 |
71 |
| 65 |
199 |
74 |
180 |
145 |
4-18 |
一 |
ZA15-15 |
552 |
425 |
305 |
0.37 |
80 |
| 80 |
222 |
88 |
195 |
160 |
4-18 |
? |
ZA30-18 |
552 |
425 |
305 |
0.75 |
92.9 |
| 100 |
250 |
106 |
215 |
180 |
8-18 |
? |
ZA30-18 |
552 |
425 |
305 |
0.75 |
101 |
| 125 |
318 |
134 |
245 |
210 |
8-18 |
一 |
一 |
- |
- |
305 |
- |
一 |
| 150 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
? |
一 |
一 |
一 |
一 |
一 |
| 200 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA-14-18 |
766 |
390 |
305 |
1.1 |
265 |
| 250 |
0.4 |
0.4 |
516 |
256 |
395 |
350 |
12-23 |
一 |
一 |
— |
一 |
- |
一 |
— |
| 300 |
562 |
304 |
445 |
400 |
12-23 |
一 |
一 |
— |
一 |
- |
一 |
一 |
| 采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa) |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
