電動調節夾管閥

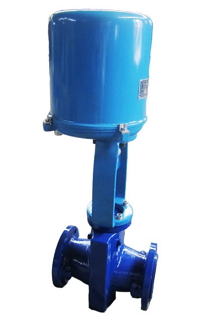

電動調節夾管閥	電動調節夾管閥(結構圖)

■ 產品概述

一、主要結構形式：
電動調節夾管閥由閥體、橡膠管套、閥桿、上下壓板、拉桿、電動執行器等零件組成。
二、工作原理：
電動執行器接收控制信號（ON-OFF或4-20mA模擬量信號），使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉，反之即行開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。既可以實現開關動作，也能對管道介質流量大小進行調節。
三、安裝及維護：
1.電動調節夾管閥在管道上任意安裝，沒有介質流向限制。
2.電動調節夾管閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。

■ 主要性能規范

適用溫度	≤80℃
適用介質	礦漿、磨料、干濕型粉塵類

■ 零部件材質

閥體	鋁合金、鑄鐵、鑄鋼
套管	橡膠
壓板	鑄鐵
拉桿	鑄鐵
托架	球墨鑄鐵
手輪	鑄鐵

■ 橡膠襯里材質及使用范圍

襯里材質（代號）	適用溫度	適用介質
硬橡膠（NR)	-10℃-85℃	除強氧化劑（硝酸、鉻酸。濃硫酸及過氧化氫等）和有機溶劑外，適用于：氫氯酸、氟硅酸、乙醛和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀，中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR)	-10℃-85℃	具有良好的耐磨性能。主要用于50%以下的硫酸、氫氧化鈉、氫氧化鉀、中性鹽溶液及胺液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種溶度稠粘液等。
丁基膠（IIR)	10℃-120℃	抗腐蝕、耐磨耗，能耐極大多數的有機酸，堿和氫氧化物、無機鹽及無機酸、元素氣體、醇類、醛類、酮類、脂類等。≤30%硫酸、磷酸、氫氟酸、煤焦油、動 物油、植物油、苛性堿和多種脂類。
氯丁膠	-10℃-105℃	動物油、植物油和無機潤滑油及PH值變化范圍很大的腐蝕性泥漿，抗磨性好。

■ 氟塑料及搪瓷襯里材質及使用范圍

襯里材料（代號）	適用溫度	適用介質
聚全氟乙丙稀（FEP)	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強 氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬，元素氟及芳香烴類外的其他強腐蝕性介質。
聚偏氟乙烯（PVDF)	≤100℃
聚四氟乙烯和乙烯共聚物（ETFE)	≤120℃
可溶性聚四氟乙烯（PFA)	≤180℃
增強聚丙烯（RPP)	≤100℃	除濃硝酸、發煙硫酸、氯磺酸及強氧化劑外的大多數有機酸、無機酸、無機溶劑等。
耐酸搪瓷	≤100℃	除氫氟酸、濃磷酸、強堿外的一般腐蝕介質。

■ 橡膠材質及使用范圍

橡膠名稱及代號	適用溫度	適用介質
丁基橡膠（B級）（IIR)	≤120℃	85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等。
天然橡膠（〇級）（NR )	≤100℃	凈化水、無機鹽、稀釋無機酸等。
三元乙丙橡膠(EPDF)	≤120℃	具有天然橡膠相似的耐酸堿性能，用于低壓蒸汽、熱水、冷水性能極為良好。
氯丁橡膠(CR)	≤85℃	耐酸、耐堿、耐油和非極性溶劑，耐磨性優于天然橡膠。
丁晴橡膠(NBR)	≤85℃	耐油耐磨，其耐酸性能與天然橡膠相似。
氟橡膠(FPM)	≤150℃	具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化性能中極穩定，在有機溶劑和堿溶液中穩定。

■ 安裝尺寸

規格	L	~H	B	Φ	D1	n-d0	選配電動執行器
DN25	100	490	100	180	75	4-Φ11	361/341LSA-20
DN32	125	510	115	180	90	4-Φ13	361/341LSA-20
DN50	180	550	165	180	125	4-Φ18	361/341LSB-30
DN65	230	600	220	200	145	4-Φ18	361/341LSB-50
DN80	280	600	220	200	160	4-Φ18	361/341LSB-50
DN100	360	720	290	200	180	8-Φ18	361/341LSB-50
DN125	445	775	315	200	210	8-Φ18	361/341LSC-65
DN150	490	1020	380	310	240	8-Φ22	361/341LSC-99
DN200	540	1090	480	310	295	12-Φ22	361/341LSC-99
DN250	625	1170	610	310	350	12-Φ22	361/341LSC-160
DN300	730	1260	710	310	400	12-Φ22	361/341LSC-160

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
