DMF電磁式煤氣安全快速切斷閥
 |
| DMF電磁式煤氣安全快速切斷閥 |
■ 產品概述

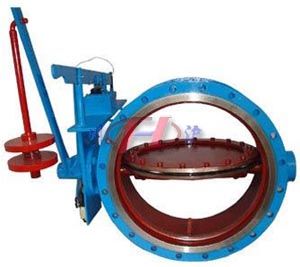

DMF型電磁式煤氣安全快速切斷閥，是我公司自行研究設計。它與電磁式啟動器組合配套使用，具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。
■ 工組原理及組成
1、電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。
2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
■ 主要技術參數
| 公稱壓力 |
電源電壓 |
切斷時間 |
轉角范圍 |
工作溫度 |
適用介質 |
| 0.1Mpa |
220V 50HZ |
1.5S |
0-90° |
≤200℃ |
煤氣、空氣等氣體 |
■ 主要零件材料
| 零件名稱 |
閥體、蝶板 |
閥桿 |
填料 |
密封圈 |
| 材料名稱 |
Q235A |
優質碳鋼 |
石棉盤根 |
硅橡膠 |

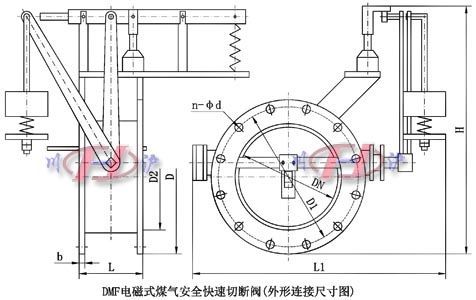

■ 主要外形及連接尺寸
| DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
H |
b |
Z-φd |
| 100 |
205 |
170 |
145 |
120 |
360 |
250 |
550 |
14 |
4-18 |
| 150 |
260 |
225 |
200 |
145 |
410 |
250 |
590 |
16 |
8-18 |
| 200 |
315 |
280 |
255 |
145 |
465 |
250 |
640 |
18 |
8-18 |
| 250 |
370 |
335 |
310 |
180 |
520 |
250 |
690 |
22 |
12-18 |
| 300 |
435 |
395 |
362 |
180 |
580 |
300 |
740 |
22 |
12-23 |
| 350 |
485 |
445 |
412 |
200 |
630 |
300 |
790 |
22 |
12-23 |
| 400 |
535 |
495 |
462 |
200 |
680 |
300 |
840 |
22 |
16-23 |
| 450 |
590 |
550 |
518 |
200 |
740 |
300 |
880 |
24 |
16-23 |
| 500 |
640 |
600 |
568 |
270 |
780 |
300 |
930 |
24 |
16-23 |
| 600 |
755 |
705 |
670 |
270 |
895 |
400 |
1020 |
24 |
20-25 |
| 700 |
860 |
810 |
775 |
270 |
1010 |
400 |
1100 |
24 |
24-25 |
| 800 |
975 |
920 |
880 |
270 |
1125 |
400 |
1190 |
26 |
24-30 |
| 900 |
1075 |
1020 |
980 |
270 |
1225 |
400 |
1280 |
26 |
24-30 |
| 1000 |
1175 |
1120 |
1080 |
300 |
1345 |
400 |
1360 |
26 |
28-30 |
注：以上參數均不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
■ 安裝、使用與維修
為了避免失誤動作，電磁鐵操作系統電源必須與風機為同一電流，因風機斷電必然空氣低壓，而空氣低壓也是要切斷煤氣的，這樣可以免除，由于電磁鐵操作回路失電而引起的失誤動作。
電磁式煤氣安全快速切斷閥好水平安裝在管道上，當需要直安裝時，簽訂合同時說明，以及大口徑閥或有振動的情況下應于支承或鞏固。
電磁式煤氣安全快速切斷閥正常用環境溫度為-20~60℃，如高于或低于該范圍時，應采取降溫或保溫措施。
■ 訂貨須知
1、產品型號、公稱通徑。
2、使用溫度范圍。
3、公稱壓力。
4、電源、電壓。
5、其它特殊要求（如法蘭標準、高溫硬密封、信號反饋等）。
|
