手動奧襯管夾閥

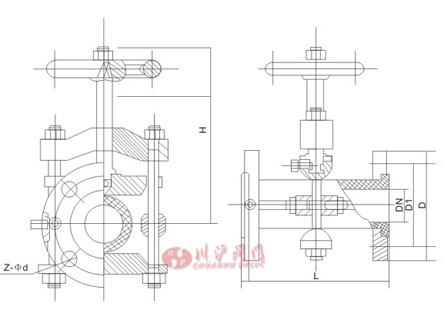

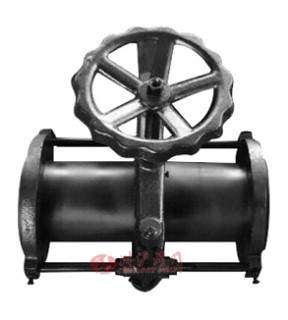

手動奧襯管夾閥	手動奧襯管夾閥(結構圖)

■ 產品概述

一、主要結構型式：
手動奧襯管夾閥由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。
二、工作原理：
當順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
三、注意事項：
因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他工具開閉。
四、安裝與維護：
1.手動奧襯管夾閥在管道上任意安裝，沒有介質流向限制。
2.手動奧襯管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。

■ 主要性能規范

公稱通徑	公稱壓力	工作溫度	適用介質
DN50-250	0.6MPa	≤60℃	礦漿、液體磨料、干濕性粒狀混合物及一般腐蝕性介質
DN300-400	0.4MPa	≤60℃	礦漿、液體磨料、干濕性粒狀混合物及一般腐蝕性介質

■ 零部件材質

零件名稱	材料
法蘭、支架座、壓桿、支架、手輪、連接套	灰鑄鐵
皮管	橡膠編織物
頂絲	40Cr
閥桿	碳鋼
支架軸	碳鋼

■ 橡膠襯里材質及使用范圍

襯里材質（代號）	適用溫度	適用介質
硬橡膠（NR)	-10℃-85℃	除強氧化劑（硝酸、鉻酸。濃硫酸及過氧化氫等）和有機溶劑外，適用于：氫氯酸、氟硅酸、乙醛和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀，中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR)	-10℃-85℃	具有良好的耐磨性能。主要用于50%以下的硫酸、氫氧化鈉、氫氧化鉀、中性鹽溶液及胺液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種溶度稠粘液等。
丁基膠（IIR)	10℃-120℃	抗腐蝕、耐磨耗，能耐極大多數的有機酸，堿和氫氧化物、無機鹽及無機酸、元素氣體、醇類、醛類、酮類、脂類等。≤30%硫酸、磷酸、氫氟酸、煤焦油、動 物油、植物油、苛性堿和多種脂類。
氯丁膠	-10℃-105℃	動物油、植物油和無機潤滑油及PH值變化范圍很大的腐蝕性泥漿，抗磨性好。

■ 氟塑料及搪瓷襯里材質及使用范圍

襯里材料（代號）	適用溫度	適用介質
聚全氟乙丙稀（FEP)	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強 氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬，元素氟及芳香烴類外的其他強腐蝕性介質。
聚偏氟乙烯（PVDF)	≤100℃
聚四氟乙烯和乙烯共聚物（ETFE)	≤120℃
可溶性聚四氟乙烯（PFA)	≤180℃
增強聚丙烯（RPP)	≤100℃	除濃硝酸、發煙硫酸、氯磺酸及強氧化劑外的大多數有機酸、無機酸、無機溶劑等。
耐酸搪瓷	≤100℃	除氫氟酸、濃磷酸、強堿外的一般腐蝕介質。

■ 橡膠材質及使用范圍

橡膠名稱及代號	適用溫度	適用介質
丁基橡膠（B級）（IIR)	≤120℃	85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等。
天然橡膠（〇級）（NR )	≤100℃	凈化水、無機鹽、稀釋無機酸等。
三元乙丙橡膠(EPDF)	≤120℃	具有天然橡膠相似的耐酸堿性能，用于低壓蒸汽、熱水、冷水性能極為良好。
氯丁橡膠(CR)	≤85℃	耐酸、耐堿、耐油和非極性溶劑，耐磨性優于天然橡膠。
丁晴橡膠(NBR)	≤85℃	耐油耐磨，其耐酸性能與天然橡膠相似。
氟橡膠(FPM)	≤150℃	具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化性能中極穩定，在有機溶劑和堿溶液中穩定。

■ 安裝尺寸

公稱通徑DN ( mm )	主要尺寸
公稱通徑DN ( mm )	L	H	D	D1	Z-Od
50	210	215	160	125	4-18
80	300	275	195	160	4-18
100	350	315	215	180	8-18
125	430	350	240	210	8-23
150	500	400	280	240	8-23
200	650	430	335	275	8-23
250	800	615	390	350	12-23
300	950	720	440	400	12-23
350	1100	800	500	460	16-23
400	1250	890	565	515	16-23

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
