鋁合金管夾閥

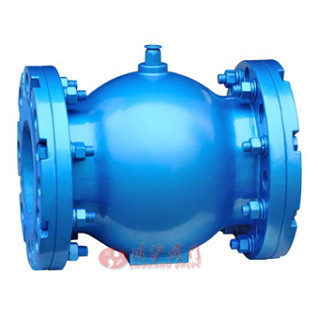

鋁合金管夾閥	鋁合金管夾閥(結構圖)

■ 產品概述

一、主要結構形式：
鋁合金管夾閥由閥體、橡膠管套、閥蓋等零件組成。
二、工作原理：
控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。因?yàn)楣芴變?nèi)有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因?yàn)榱黧w壓力而變化.當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
三、安裝及維護：
1.鋁合金管夾閥在管道上任意安裝，沒有介質流向限制。
2.鋁合金管夾閥維護成本低，只需根據實際使用情況更換橡膠管套。

■ 主要性能規范

公稱通徑	工作壓力	控制壓力	大壓差
DN25-200	max 4bar	max 6bar	2bar
DN250-300	max 3bar	max 4.5bar	max 1.5bar

■ 零部件材質

零件名稱	材料
閥體	鋁合金
法蘭	鋁合金
管套	天然橡膠-5~80℃ 三元乙丙膠-5~120℃ 食品級：食品級天然橡膠管套

■ 橡膠襯里材質及使用范圍

襯里材質（代號）	適用溫度	適用介質
硬橡膠（NR)	-10℃-85℃	除強氧化劑（硝酸、鉻酸。濃硫酸及過氧化氫等）和有機溶劑外，適用于：氫氯酸、氟硅酸、乙醛和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀，中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR)	-10℃-85℃	具有良好的耐磨性能。主要用于50%以下的硫酸、氫氧化鈉、氫氧化鉀、中性鹽溶液及胺液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種溶度稠粘液等。
丁基膠（IIR)	10℃-120℃	抗腐蝕、耐磨耗，能耐極大多數的有機酸，堿和氫氧化物、無機鹽及無機酸、元素氣體、醇類、醛類、酮類、脂類等?！?0%硫酸、磷酸、氫氟酸、煤焦油、動 物油、植物油、苛性堿和多種脂類。
氯丁膠	-10℃-105℃	動物油、植物油和無機潤滑油及PH值變化范圍很大的腐蝕性泥漿，抗磨性好。

■ 氟塑料及搪瓷襯里材質及使用范圍

襯里材料（代號）	適用溫度	適用介質
聚全氟乙丙?。‵EP)	≤150℃	各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強 氧化劑或濃稀酸交替、各種有機溶劑和除熔融堿金屬，元素氟及芳香烴類外的其他強腐蝕性介質。
聚偏氟乙烯（PVDF)	≤100℃
聚四氟乙烯和乙烯共聚物（ETFE)	≤120℃
可溶性聚四氟乙烯（PFA)	≤180℃
增強聚丙烯（RPP)	≤100℃	除濃硝酸、發煙硫酸、氯磺酸及強氧化劑外的大多數有機酸、無機酸、無機溶劑等。
耐酸搪瓷	≤100℃	除氫氟酸、濃磷酸、強堿外的一般腐蝕介質。

■ 橡膠材質及使用范圍

橡膠名稱及代號	適用溫度	適用介質
丁基橡膠（B級）（IIR)	≤120℃	85%硫酸、鹽酸、氫氟酸、磷酸、苛性堿和多種脂類等。
天然橡膠（〇級）（NR )	≤100℃	凈化水、無機鹽、稀釋無機酸等。
三元乙丙橡膠(EPDF)	≤120℃	具有天然橡膠相似的耐酸堿性能，用于低壓蒸汽、熱水、冷水性能極為良好。
氯丁橡膠(CR)	≤85℃	耐酸、耐堿、耐油和非極性溶劑，耐磨性?xún)?yōu)于天然橡膠。
丁晴橡膠(NBR)	≤85℃	耐油耐磨，其耐酸性能與天然橡膠相似。
氟橡膠(FPM)	≤150℃	具有類似氟塑料的耐磨腐蝕性能，在濃酸、強氧化性能中極穩定，在有機溶劑和堿溶液中穩定。

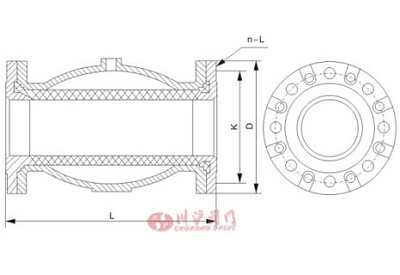

■ 安裝尺寸

通徑	L	H	D	K	n-L
DN40	150	40	145	110	4-18
DN50	180	60	160	125	4-18
DN65	180	60	180	145	4-18
DN80	220	75	195	160	4-18
DN100	280	95	215	180	8-18
DN125	345	120	245	210	8-18
DN150	414	145	280	240	8-23
DN200	550	182	335	295	8-23
DN250	680	229	390	350	12-23
DN300	820	278	440	400	12-23

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
