氣動活塞式切斷閥


氣動活塞式切斷閥 (ZSQP型)	氣動活塞式切斷閥 (ZSQP-Ⅱ型)

■ 產品概述

本公司經營的川滬牌氣動活塞式切斷閥(簡短氣動切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。氣動活塞式切斷閥具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的經營過程自動控制與遠程控制系統中。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4~0.6MPa)時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使氣動活塞式切斷閥控制更加方便、簡捷。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造閥體
公稱通徑	DN20～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa(國標)；ANSI 150、300LB(美標) ；JIS 10、20、30K(日標)
法蘭標準	GB、JB、ANSI、JIS、HG等
連接形式	法蘭式 (RF、FF)
閥蓋形式	(常溫型) 標準型
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

● 閥內件

閥芯形式	單座、套筒、雙座型閥芯
流量特性	快開特性

■ 主要性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程 mm		8			12		20		25
氣缸直徑 mm		75			100		150
允許泄露量	硬密封	單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
允許泄露量	軟密封	VI 級
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 或 400 ～ 600

■ 主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.5～0.7MPa

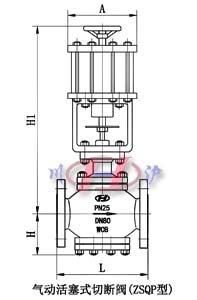

■ 主要外形及連接尺寸

公稱通經		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量	標準型	10	12	15	18	23	35	45	60	75	90	120

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
