波紋管減壓閥

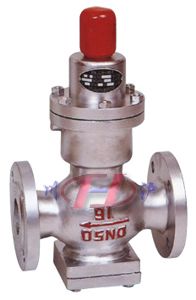

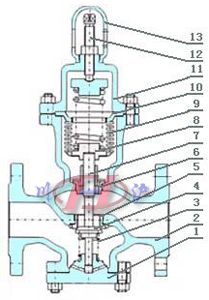

波紋管減壓閥	波紋管減壓閥(結構圖)

■ 產品概述

本系列直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,波紋管減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過波紋管減壓閥內介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。

■ 主要技術參數與性能指標

閥體形式	直通鑄造閥
公稱通徑	DN15～100mm
法蘭標準	ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于2″以內)
公稱壓力	0.6MPa	1.0MPa	1.6MPa
殼體試驗壓力)	0.9MPa	1.65MPa	2.4MPa
密封試驗壓力	0.66MPa	1.1MPa	1.75MPa
高進口壓力	<0.6MPa	<1.0MPa	<1.6MPa
出口壓力范圍	0.05～0.4MPa	0.1～0.8MPa	0.1～1.0MPa
壓力特性偏差	GB12244～1989
流量特性偏差	GB12244-1989
小壓差	0.1MPa	0.15MPa	0.15MPa
滲漏量	GB12245～1989

■ 主要零件材料

1	底座	HT200	WCB	CF8	CF8M
2	閥體	HT200	WCB	CF8	CF8M
3	彈簧	65Mn/60Si2Mn
4	閥瓣	2Cr13	2Cr13/304	304	316
5	閥座	2Cr13	2Cr13/304	304	316
6	導向套	2Cr13	2Cr13/304	304	316
7	閥桿	2Cr13	2Cr13/304	304	316
8	波紋管	304	304	304	316
9	大彈簧	65Mn/60Si2Mn
10	膜片	丁晴橡膠
11	閥蓋	HT200	WCB	CF8	CF8M
12	調節螺栓	2Cr13	2Cr13/304	304	316
13	防護罩	塑料	2Cr13/304	304	316

■ 流量系數

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

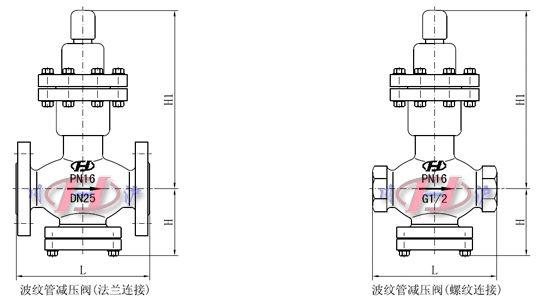

■ 主要外形尺寸

口徑(DN)	L		H	H1
口徑(DN)	0.6/1.0MPa	1.6MPa	H	H1
15	140	140	90	290
20	140	140	98	295
35	160	160	110	295
32	180	180	110	295
40	200	200	125	325
50	230	230	125	325
65	280		130	325
80	310		160	380
100	350		170	380

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
