杠桿式減壓閥(雙座蒸汽減壓閥)

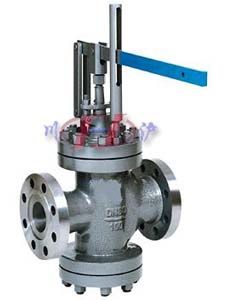

杠桿式減壓閥	杠桿式減壓閥 (結構圖)

■ 產品概述

杠桿式減壓閥亦稱雙座蒸汽減壓閥，主要有閥體、閥蓋、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。杠桿式減壓閥采用壓力平衡式閥瓣，升降調節。其調節機構采用杠桿式，可配用角行程電動執行機構，實現遙控和自動化控制。杠桿式減壓閥的減壓比用到0.6較為合適。杠桿式減壓閥主要用途蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

■ 主要技術參數與性能指標

閥體形式	直通雙座鑄造閥
公稱通徑	DN50～500mm
法蘭標準	ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式	法蘭(FF RF RTJ)
公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
高進口壓力(Mpa)	<1.6	<2.5	<4.0	<6.4	<10.0	<16.0
出口壓力范圍(Mpa)	佳減壓比0.6
滲漏量1	0.5%QMax
溫量-壓力等級	ANSI B16.34

■ 主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

■ 額定流量系數

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	500
額定流量系數Kv	20	25	50	60	70	110	150	230	420	540	710	1020

■ 主要外形尺寸

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	H1	I
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	550	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
